W-Z-03

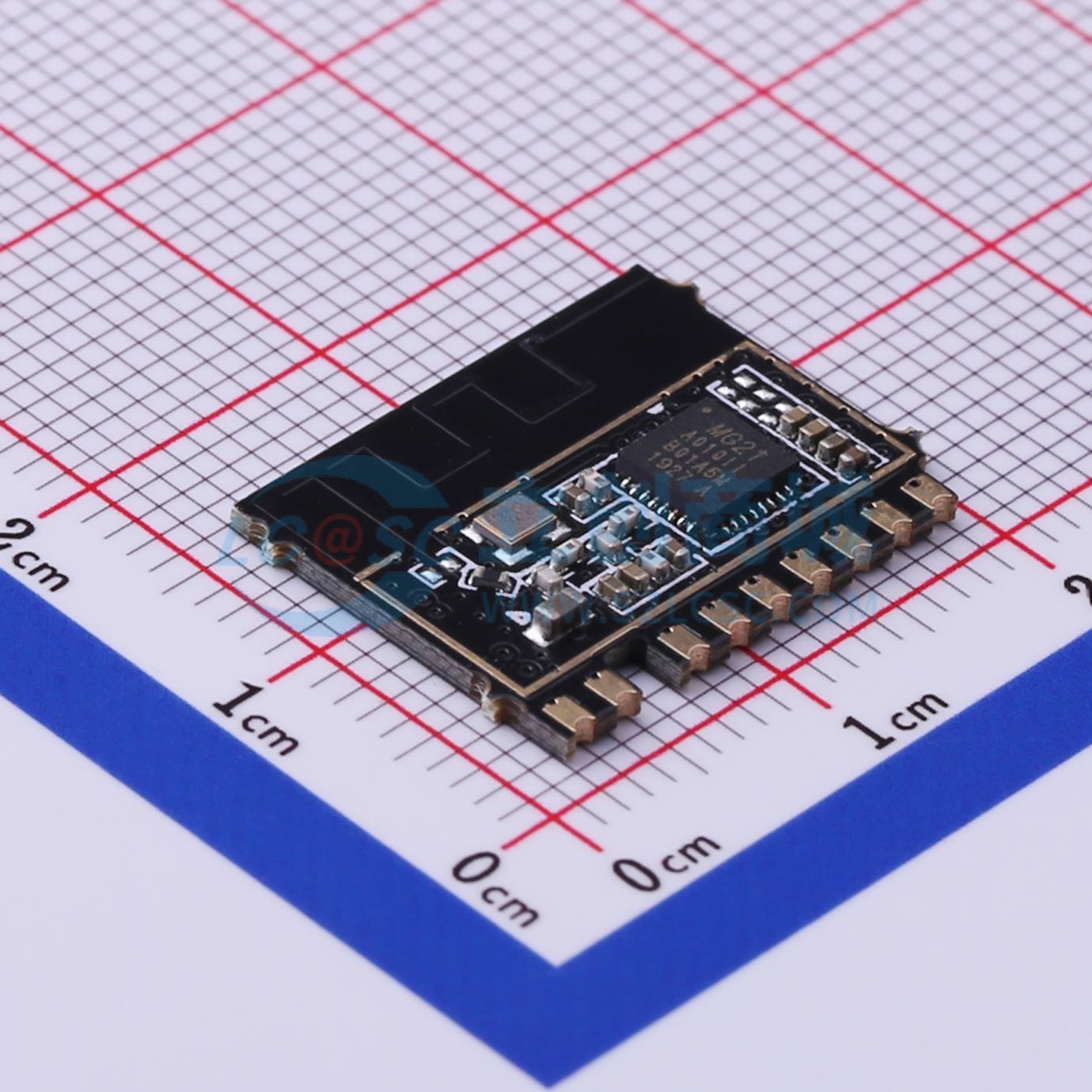

ZIGBEE3.0模块(芯科EFR32MG21) 智能家居 照明调光 智能开关 智能插座 智能安防 楼宇自动化和监控
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- WISDOM(威德姆)
- 商品型号
- W-Z-03
- 商品编号
- C498195
- 商品封装
- SMD,15x18mm
- 包装方式
- 袋装
- 商品毛重
- 1.92克(g)
商品参数
参数完善中
商品概述
W-Z-03模块是一款高灵敏度、电路简单、通信距离远、抗干扰能力强且自带PCB板载天线的通用型ZigBee模块。模块采用四层板设计、沉金、半孔等特殊工艺，提高了模块的稳定性和可靠性。该模块采用的是Silicon LABS EFR32MG21A010F768IM32芯片，符合IEEE.802.15.4规范和ZigBee3.0协议标准，并具有自我修复、自动组网功能。768K Flash，64KB RAM，可支持OTA升级，为后续产品的升级及扩展提供了保证。使用该模块为用户的开发省去了大量的时间和精力，从而为产品推向市场节约了时间和开发成本。产品可以支持大部分主流网关（以下均测试通过）：Amazon Echo Plus、Philips Hue、Google Home Mini、Samsung SmartThings Hub、Wink。
商品特性
- 尺寸：15 * 18 * 2.8 mm
- 符合2.4GHz IEEE 802.15.4协议
- 工作频段：2400~2483.5 MHz
- 调制模式：O-QPSK、GFSK
- 传输速率：250Kbps@Zigbee、1M、2M、125K、500Kbps@BLE5.0
- 32位高性能ARM Cortex-M33 MCU，时钟可高达80 MHz
- 程序存储器：内置768KB Flash
- 数据存储器：64KB片上RAM
- 晶振：38.4MHz
- IO口丰富，包括PWM接口、I2C接口、ADC接口、Uart接口等
- 工作电压：1.71V~3.8V
- 工作温度：-40°C~125°C
- 接收灵敏度：-104.5dBm
- 最大发射功率：10dBm
- RX工作电流：9.4mA(测试程序)
- TX工作电流：9.3mA(测试程序)
- 深度休眠模式工作电流：4.5uA
应用领域
- 照明控制（单火开关、零火开关、插座、墙插、调光、调色温、调色彩WRGB等强电产品）
- 窗帘控制
- 智能家居
- 安防
- 楼宇自动化和监控
- 能源管理
