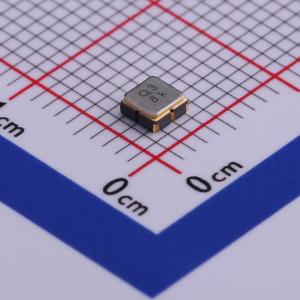

温馨提醒：图片仅供参考，商品以实物为准
TA1495A
1615.68 MHz SAW滤波器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SAW滤波器，中心频率1615.68 MHz，贴片式，尺寸3.0×3.0 mm，带宽8.16 MHz
- 品牌名称
- TST(嘉硕)
- 商品型号
- TA1495A
- 商品编号
- C498205
- 商品封装
- SMD3030-6P
- 包装方式
- 编带
- 商品毛重
- 0.084克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 声表面波滤波器(SAW) | |
| 中心频率 | 1.61568GHz | |
| 通带带宽 | 8.16MHz |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 4dB | |
| 工作温度 | -55℃~+125℃ |
商品概述
声表面波滤波器 1615.68 MHz SMD 3.0X3.0 mm (BW=8.16 MHz)
A. 最大额定值:
- 输入功率电平: 13 dBm
- 直流电压: 3V
- 工作温度: -55℃ 至 +125℃
- 存储温度: -55℃ 至 +125℃
静电敏感器件 (ESD)
B. 电气特性:
- 中心频率 Fc: 1615.68 MHz
- 插入损耗 (1611.6~1619.76 MHz) IL: 2.2 dB 至 4.0 dB
- 幅度波动 (1611.6~1619.76 MHz): 0.6 dB 至 2.0 dB
- 带宽 @ -3dB: 8.16 MHz 至 29 MHz
- 衰减 (参考电平从 0 dB):
- 1515.68 ~ 1570 MHz: 38 dB 至 45 dB
- 1580 MHz: 30 dB 至 51 dB
- 1650 MHz: 30 dB 至 53 dB
- 1660 ~ 1715.68 MHz: 50 dB 至 59 dB
- 频率温度系数: -36 ppm/k
