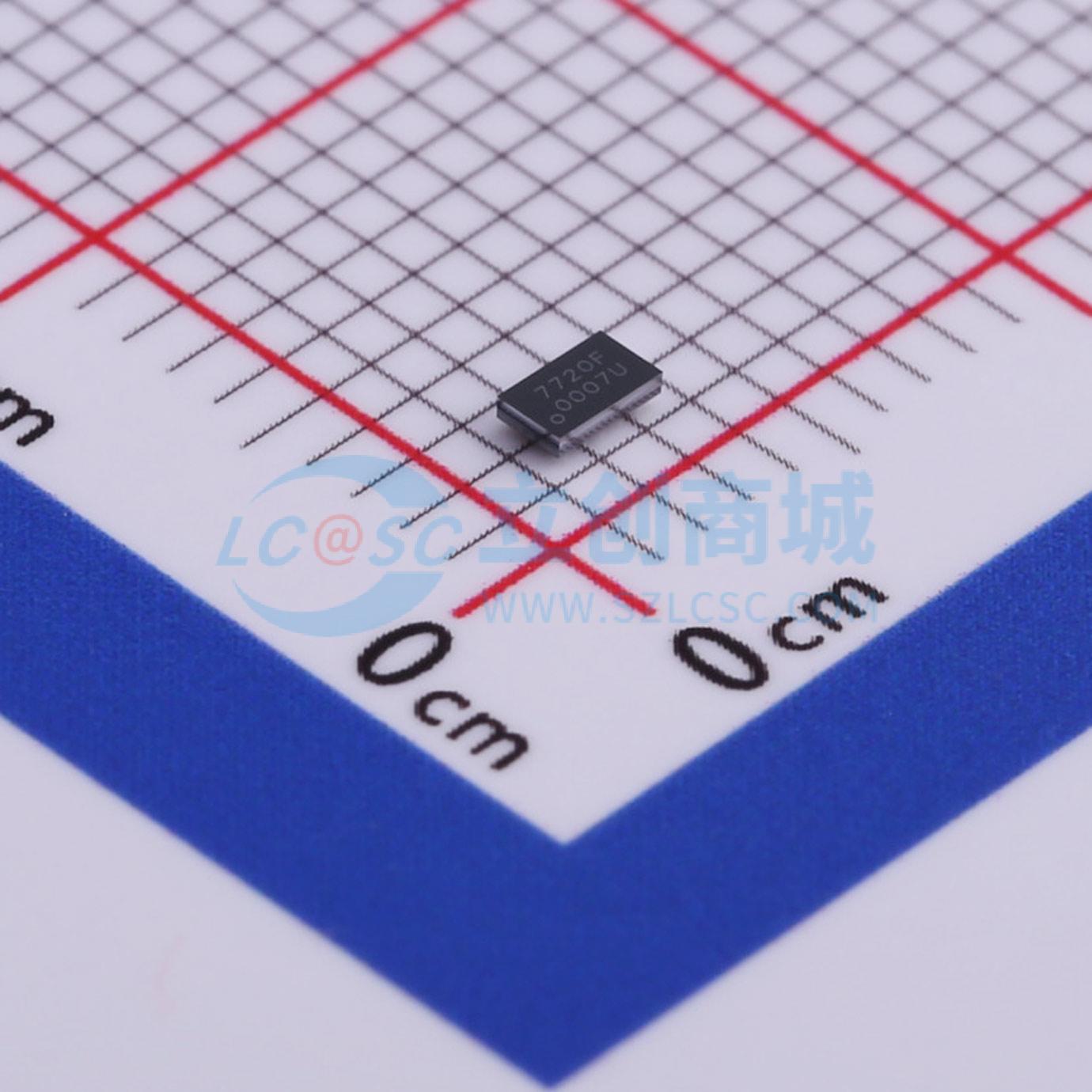

温馨提醒：图片仅供参考，商品以实物为准
FP7720FE9
停产 FP7720FE9
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双通道输出LCD偏压芯片
- 品牌名称
- FITIPOWER(天钰)
- 商品型号
- FP7720FE9
- 商品编号
- C498353
- 商品封装
- CSP-15
- 包装方式
- 编带
- 商品毛重
- 0.013克(g)
商品参数
参数完善中
商品概述
FP7720升压转换器电源管理单元专为TFT-LCD面板应用设计，支持连接到源极驱动IC的正AVDD和负AVEE偏置电源输出。FP7720采用电流模式、固定频率约为1MHz的架构来调节输出电压，并在轻负载时自动进入PSM模式。此外，该转换器包括一个N沟道MOSFET开关和一个P沟道同步整流器，因此不需要外部肖特基二极管，效率可达85%左右。其他特性还包括电流限制保护、热关断保护和欠压锁定（UVLO）。FP7720采用节省空间的CSP 15-ball (0.4mm球间距)封装。
- 输出电流高达80mA
- 宽输入电压范围：2.5V至5.5V
- 效率高达85%
- AVDD输出电压+5.1V & +5.5V
- AVEE输出电压-5.1V & -5.5V
- 高频工作：1MHz
- ENP/ENN上电顺序控制
- 内置软启动和过温保护
- 过流保护
- 轻载时的节能模式
- 节省空间的CSP-15 ball (1.4mm x 2.3mm)封装
应用领域
- TFT LCD智能手机
- TFT LCD平板电脑
- 白牌MID
