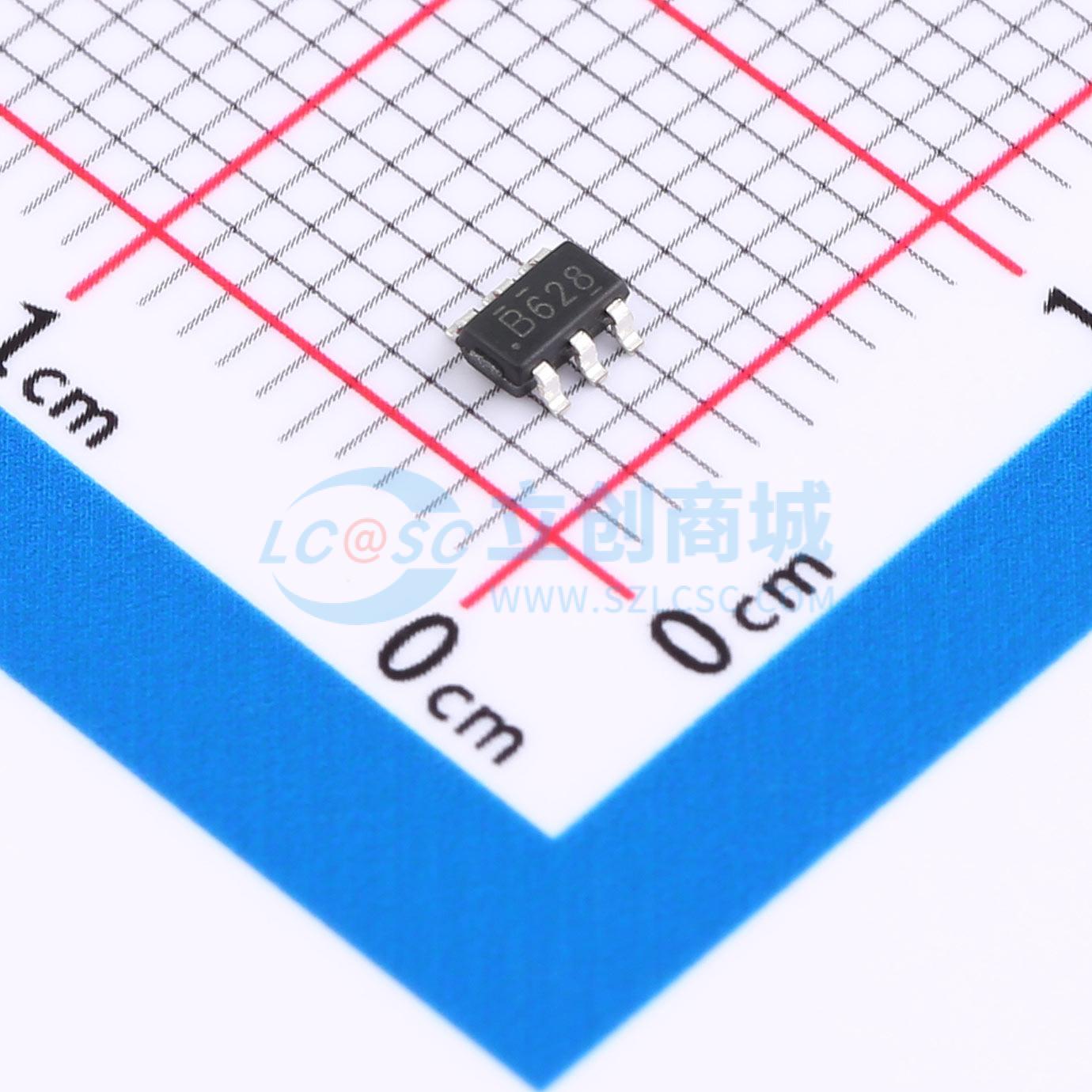

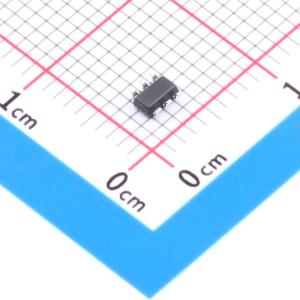

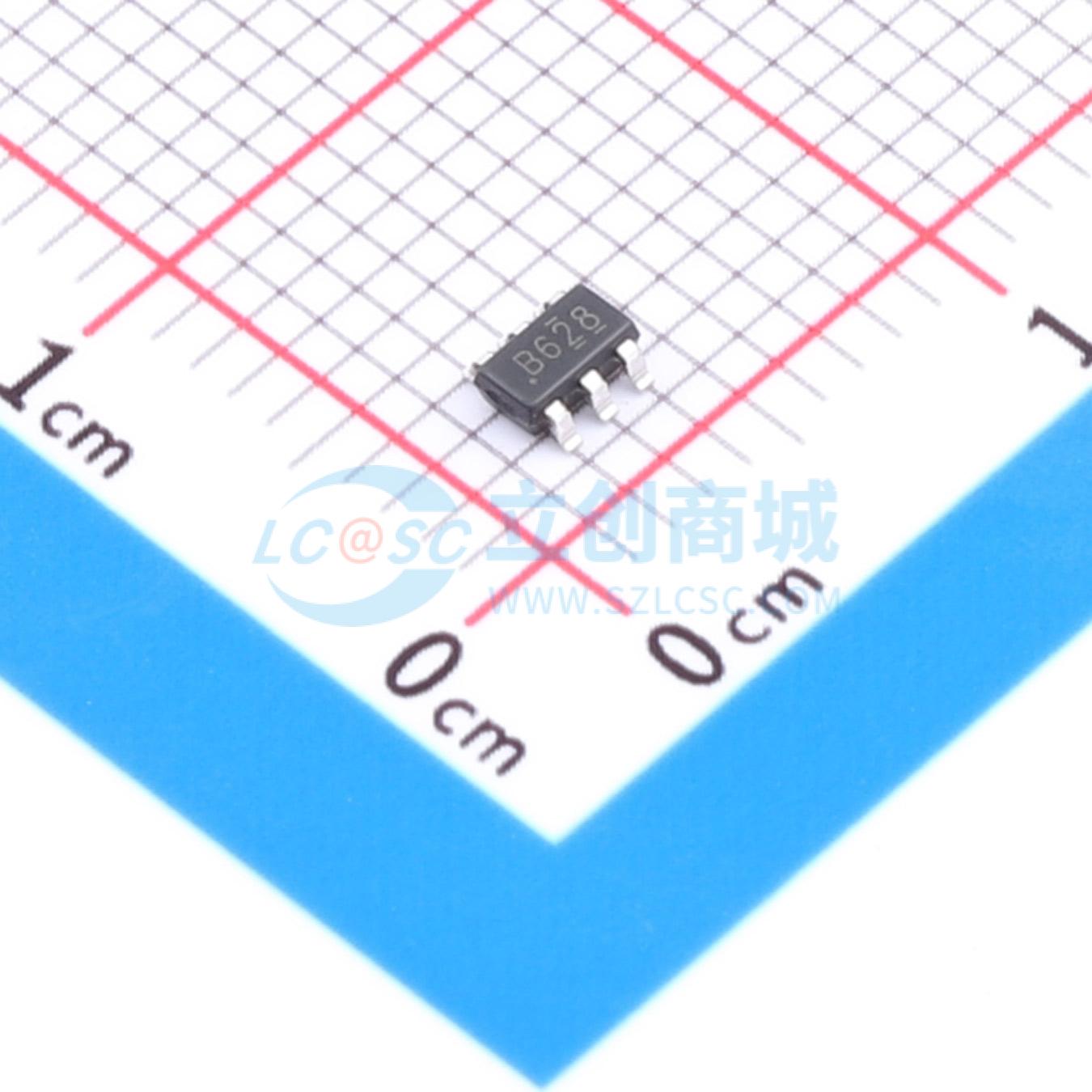

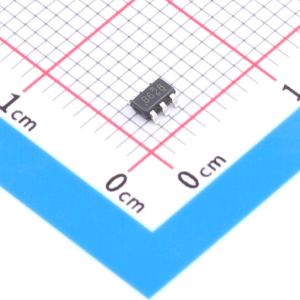

Y3608
升压型 2V~24V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- YONGYUTAI(永裕泰)
- 商品型号
- Y3608
- 商品编号
- C48686197
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2V~24V | |
| 输出电压 | 2.5V~28V | |
| 输出电流 | - | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+80℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；过流保护 |
商品概述
Y3608是一款恒定频率、6引脚SOT23-6封装的电流模式升压转换器，适用于小型、低功耗应用。该器件以1.2MHz频率开关，允许使用小型、低成本的电容器和电感器。内部软启动可减小浪涌电流并延长电池寿命。Y3608具有在轻负载时自动切换到脉冲频率调制模式的功能。该器件包含欠压锁定、电流限制和热过载保护功能，以防止在输出过载时造成损坏。其效率高达93%。具备可调输出电压、热关断以及在轻负载下的自动脉冲频率调制模式。
商品特性
- 2V 至 24V 输入电压
- 高达 28V 输出电压
- 集成 80mΩ 功率 MOSFET
- 1.2MHz 固定开关频率
- 内部 4A 开关电流限制
- 内部补偿
应用领域
- 数字机顶盒
- 平板电脑
- LCD 偏置电源
- 电池供电设备
- 便携式媒体播放器
