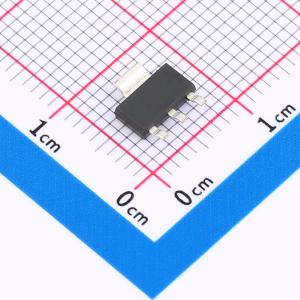

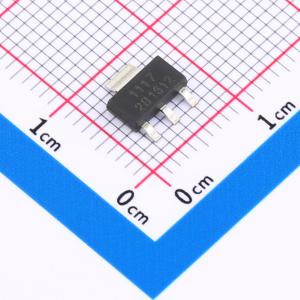

Y1117-2.85
2.85V 1A 15V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一系列低压差三端稳压器，在1A负载电流下压差为1.1V。与竞品的5mA相比，具有非常低的待机电流2mA。除了固定版本（输出电压为1.2V、1.5V、1.8V、2.5V、2.85V、3.3V和5V），还有一个可调版本，仅需两个外部电阻即可提供1.25至12V的输出电压。提供热关断功能，以确保芯片和电源系统的稳定性。使用微调技术保证输出电压精度在2%以内，其他输出电压精度可按需定制，如1%。有SOT-223、TO-252和SOT-89封装。
- 品牌名称
- YONGYUTAI(永裕泰)
- 商品型号
- Y1117-2.85
- 商品编号
- C48686200
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 15V | |
| 输出电压 | 2.85V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 63dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 1.1V@(1A) | |
| 静态电流(Iq) | 2mA | |
| 功能特性 | 热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
Y1117 系列是一组低压差三端稳压器，在 1A 负载电流下压差为 1.1V。与竞争对手的 5mA 相比，Y1117 的静态电流极低，仅为 2mA。除了固定输出电压版本（1.2V、1.5V、1.8V、2.5V、2.85V、3.3V 和 5V）外，Y1117 还提供可调版本，仅需两个外部电阻即可提供 1.25V 至 12V 的输出电压。Y1117 具备热关断功能，以确保芯片和电源系统的稳定性。它采用修调技术保证输出电压精度在 2% 以内。其他输出电压精度（如 1%）可按需定制。Y1117 提供 SOT-223、TO-252 和 SOT-89 封装。
商品特性
- 输出电流为 1A
- 工作输入电压范围：15V
- 线性调整率：0.03%/V（典型值）
- 静态电流：2mA（典型值）
- 负载调整率：0.2%/A（典型值）
- 环境温度：-40℃ ~ 125℃
应用领域
- 计算机主板电源管理
- 显卡电源管理
- LCD 显示器和 LCD 电视
- DVD 解码板
- ADSL 调制解调器
