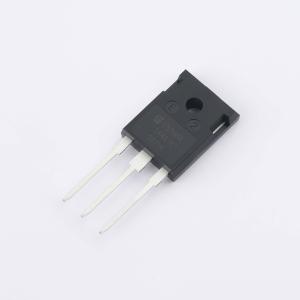

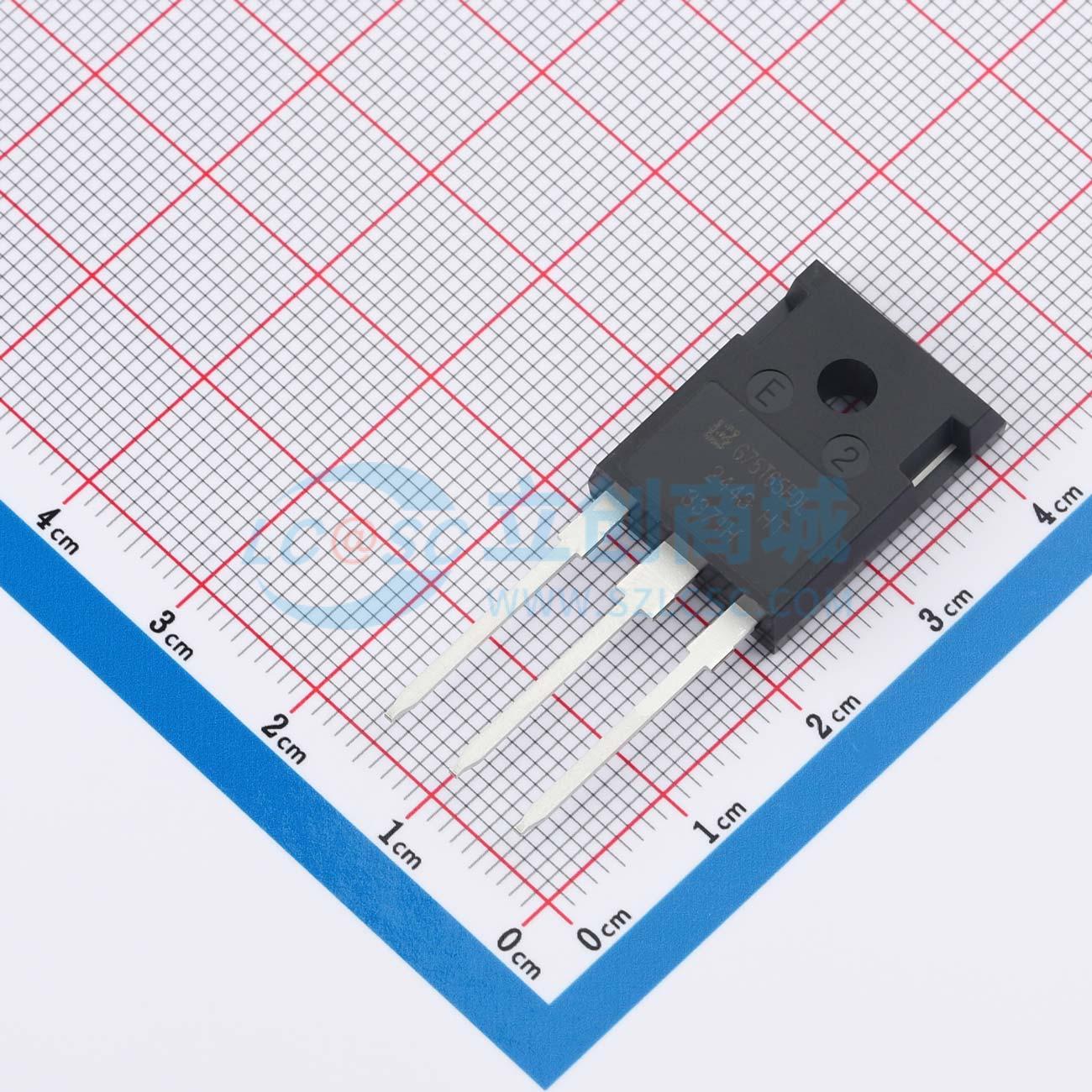

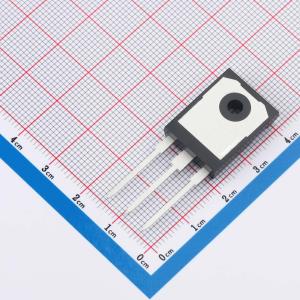

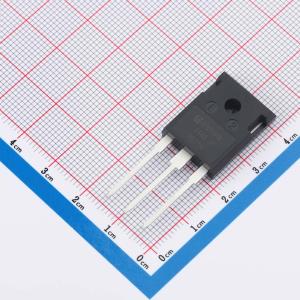

温馨提醒：图片仅供参考，商品以实物为准
BLG75T65FDL-F
650V 150A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 采用先进的沟槽场截止（T-FS）技术，具有低VCE(sat)、优化的开关性能和低栅极电荷Qg。适用于光伏、UPS、升压和高开关频率应用。
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BLG75T65FDL-F
- 商品编号
- C48677153
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 468W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 150A | |
| 集电极脉冲电流(Icm) | 240A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.1V@75A,15V | |
| 栅极阈值电压(Vge(th)) | 4.7V@1mA | |
| 栅极电荷量(Qg) | 145nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 3.93nF | |
| 输出电容(Coes) | 200pF | |
| 反向传输电容(Cres) | 36pF | |
| 开启延迟时间(Td(on)) | 32ns | |
| 关断延迟时间(Td(off)) | 114ns | |
| 导通损耗(Eon) | 1.14mJ | |
| 关断损耗(Eoff) | 1.53mJ | |
| 反向恢复时间(Trr) | 46ns | |
| 工作温度 | - |
商品概述
BLG75T65FDL采用先进的沟槽场截止技术，具有低饱和压降、优化的开关性能和低栅极电荷特性。该IGBT器件适用于光伏、不间断电源、升压电路及高开关频率应用。
商品特性
- 快速开关
- 低饱和压降
- 正温度系数
- 快速恢复反并联二极管
- 符合RoHS标准的产品
应用领域
- 光伏转换器
- 不间断电源
- 升压电路
