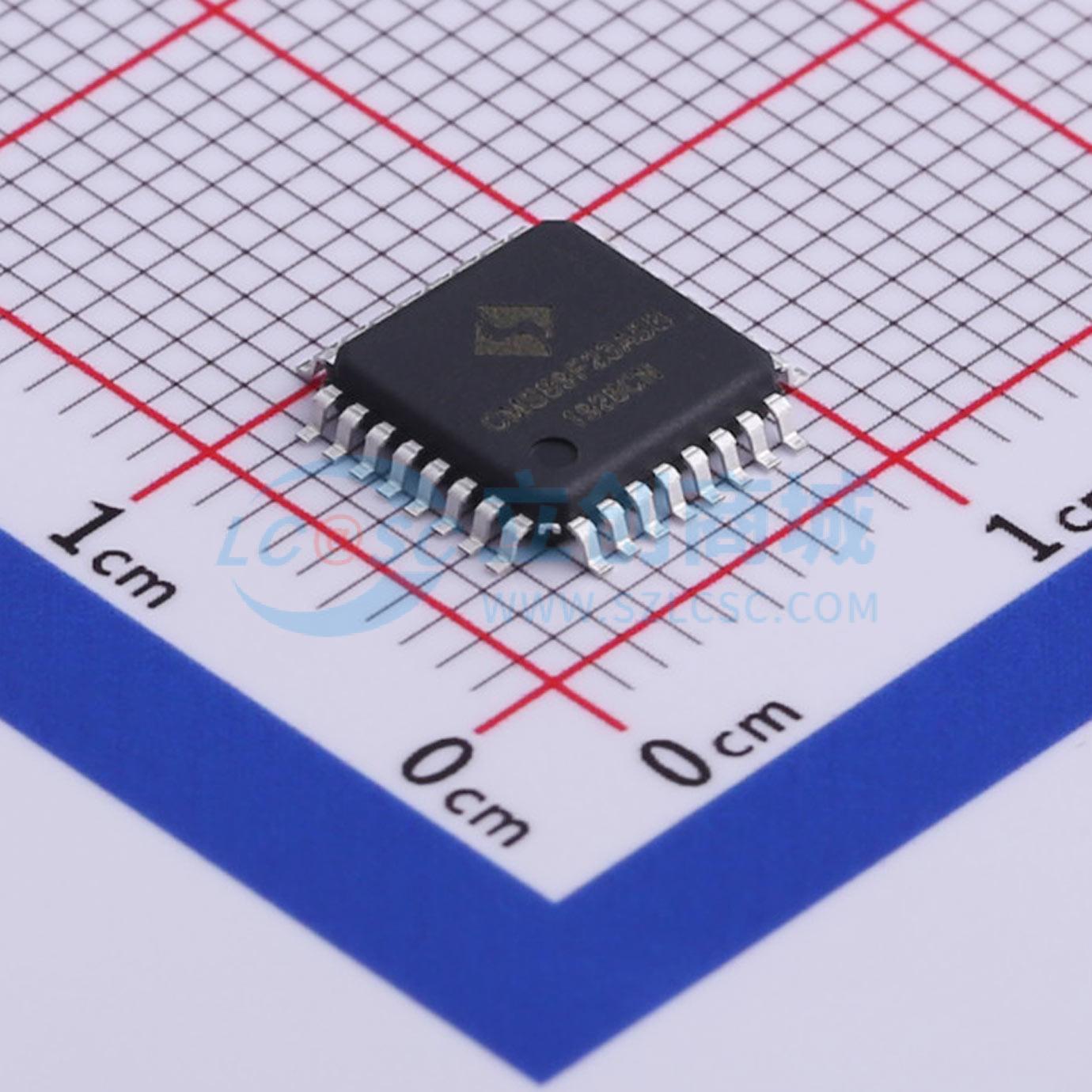

温馨提醒：图片仅供参考，商品以实物为准
CMS89F23A5B
停产 高性能智能家居:LED恒流 MCU
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Cmsemicon(中微股份)
- 商品型号
- CMS89F23A5B
- 商品编号
- C497648
- 商品封装
- LQFP-32(7x7)
- 包装方式
- 托盘
- 商品毛重
- 1.1克(g)
商品参数
参数完善中
商品特性
- 内存Flash：8Kx16
- 通用RAM：344x8
- 8位定时器TIMER0，TIMER2
- 16位定时器TIMER1
- 工作电压范围：3.0V~5.5V@8MHz；2.5V~5.5V@4MHz
- 工作温度范围：-40℃~85℃
- 多种振荡方式：内部RC振荡，设计频率8MHz；外部XT振荡，最高8MHz
- 内置LED驱动模块，最多可支持16段8位或8段16位；COM口有大电流驱动能力，可达120mA；SEG口电流可灵活配置为2~30mA
- 内置LCD1/2 Bias COM驱动模块，所有I/O口都可作为1/2 Bias COM输出，COM口驱动电流可选
- 内置两路USART通信模块，支持同步主从模式和异步全双工模式，USART1可配置在RA0/RA1或RC4/RC5或RD1/RD2
- 内置64字节数据EEPROM，可重复擦写100万次
- 高精度12位ADC，内建高精度0.6V/1.2V基准电压，±1.5%@VDD=2.5V - 5.5V，TA=25℃；±2%@VDD=2.5V~5.5V，TA= - 40℃~85℃
- PWM模块，10位PWM精度，2路输出，可配置在RC2/RC3或RB2/RB3或RB4/RB3口，2路PWM共用周期（与TIMER2相关），独立占空比
