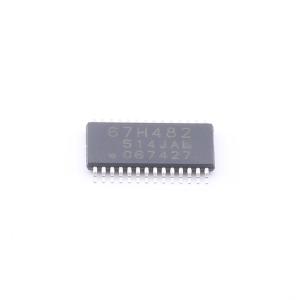

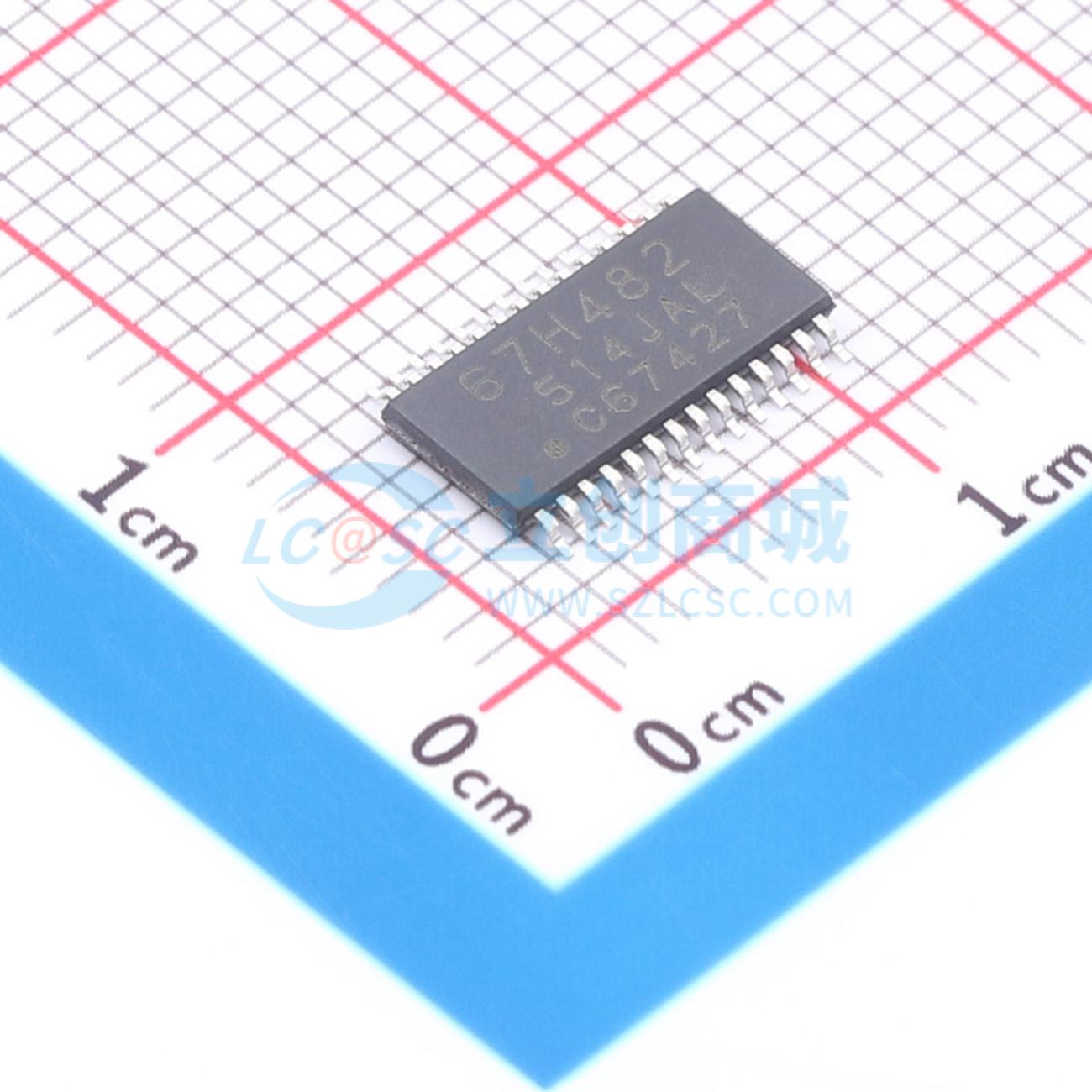

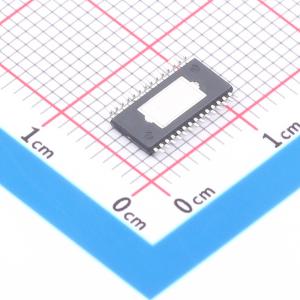

TB67H482FNG(O,EL)
BiCD恒流单H桥驱动器IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TB67H482FNG(O,EL)
- 商品编号
- C48643056
- 商品封装
- HTSSOP-28
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 1 | |
| 输出电流 | - | |
| 峰值电流 | - | |
| 工作电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 200mΩ | |
| 静态电流(Iq) | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 主动制动功能；交错导通保护；电流采样/调节功能 |
商品概述
TB67H482FNG 是一款用于驱动有刷电机的单H桥驱动器集成电路。采用BiCD工艺制造，输出额定值为50 V/5 A。内置用于集成电路操作的稳压器，允许电机通过单一VM电源供电。
商品特性
- 采用BiCD工艺的集成单片集成电路
- 内置用于输出的H桥
- 衰减模式选择功能（慢衰减/快衰减）
- 省电功能（睡眠模式）
- PWM恒流驱动
- 3.3 V稳压器输出
- BiCD结构：输出功率晶体管采用DMOSFET
- 高击穿电压、大电流：50 V / 5 A（最大额定值）
- 热关断检测(TSD)、过流检测(ISD)和低电源电压检测(UVLO)
- 错误检测标志输出功能(LO)
- 减少电荷泵的外部元件
- 封装：P-HTSSOP28-0510-0.65-001
应用领域
- 直流有刷电机应用
