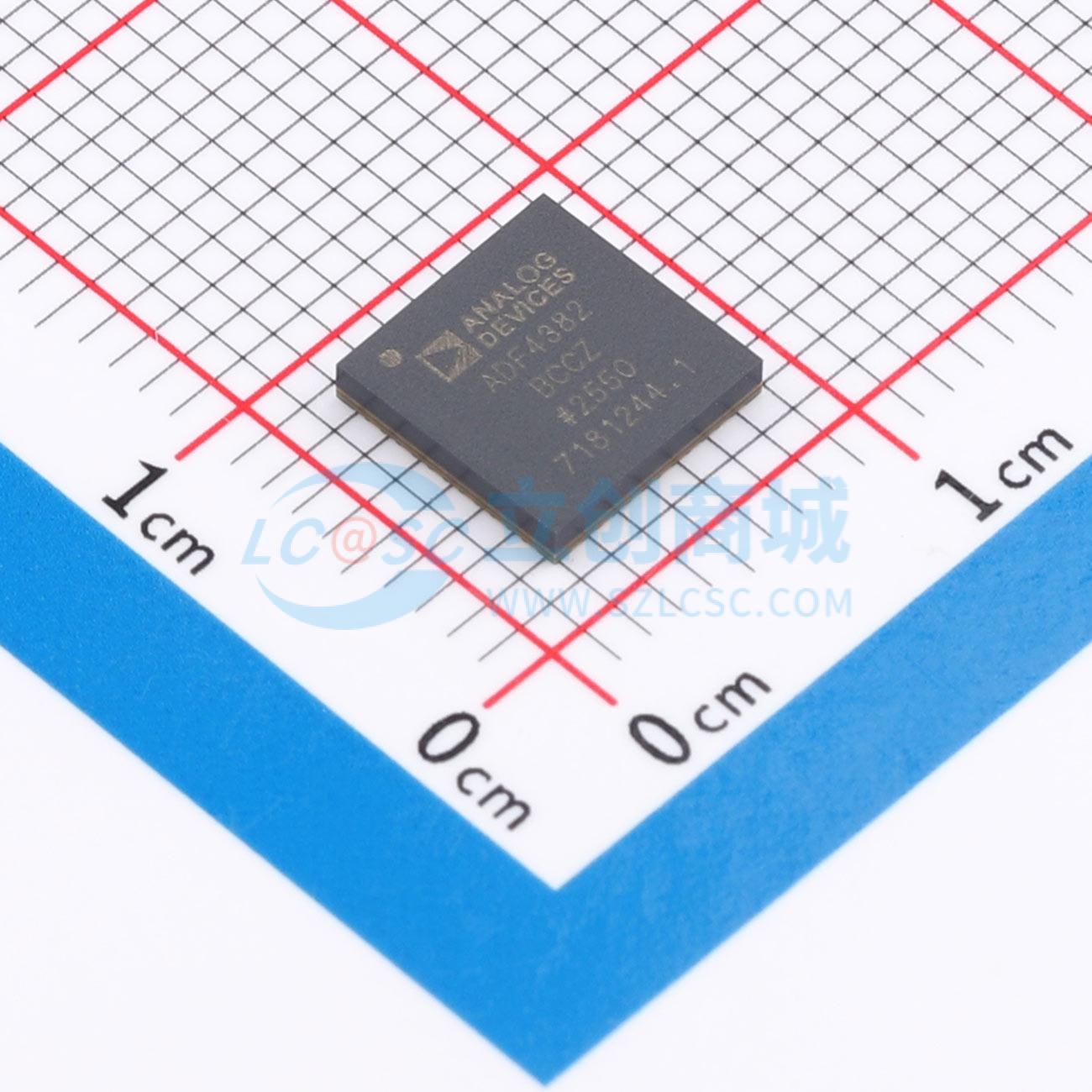

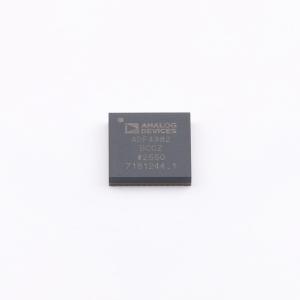

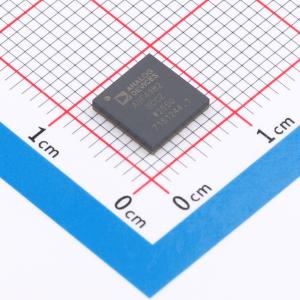

ADF4382BCCZ-RL7

ADF4382是一款高性能、超低抖动的分数N分频锁相环，集成了压控振荡器，非常适合用于5G应用或数据转换器时钟应用的本振生成。该高性能锁相环的品质因数为-239 dBc/Hz，具有低1/f噪声，在整数模式下相位-频率检测器频率高达625 MHz，可实现超低的带内噪声和积分抖动。ADF4382可在11 GHz至22 GHz的基本倍频程范围内生成频率，从而无需使用次谐波滤波器。ADF4382上的输出分频器允许生成从687.5 MHz到22 GHz的完整输出频率范围。对于多数据转换器时钟应用，ADF4382通过将输出分频器包含在锁相环反馈环路中，自动将其输出与输入参考边沿对齐。对于需要确定性延迟或延迟调整能力的应用，提供了分辨率小于1 ps的可编程参考到输出延迟。多个器件之间以及在整个温度范围内的参考到输出延迟匹配，可实现可预测且精确的多芯片对齐。ADF4382的框图简洁性，加上简化的串行外设接口寄存器映射、外部SYNC输入以及在整数和分数模式下均可重复的多芯片对齐功能，缩短了开发时间。

• 输出频率范围：687.5 MHz 至 22 GHz
• 20 GHz时的集成RMS抖动 = 20 fs（积分带宽：100 Hz 至 100 MHz）
• 20 GHz时的集成RMS抖动 = 31 fs（ADC SNR方法）
• VCO快速校准时间 < 1 μs
• VCO自动校准时间 < 100 μs
• 相位噪声基底：20 GHz时为 -156 dBc/Hz
• 归一化带内相位噪声基底：-239 dBc/Hz
• 归一化1/f相位噪声基底：-287 dBc/Hz
• 最大相位/频率检测器输入频率：625 MHz
• 参考输入频率：4.5 GHz
• 典型杂散 f_PFD .. -90 dBc
• 传播延迟温度系数：0.06 ps / °C
• 调整步进大小：< 1 ps
• 多芯片输出相位对齐
• 3.3 V 和 5 V 电源供电
• 支持ADIsimPLL环路滤波器设计工具
• 7 mm × 7 mm，48端子LGA封装
• 工作温度范围：-40°C 至 +105°C

• 高性能数据转换器时钟
• 无线基础设施
• 测试与测量
