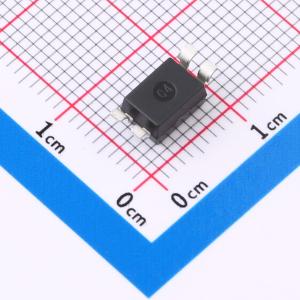

  • PC817CSQ商品缩略图

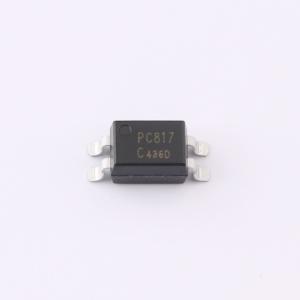

  • PC817CSQ商品缩略图
  • PC817CSQ商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

PC817CSQ

PC817CS

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
由一个红外发光二极管和一个光电晶体管组成；光耦器件可实现不同电路之间的电气隔离和信号传输，产品广泛应用于电源设备上，例如手机充电器，家电产品电源供应器等。
品牌名称
QNHCHIP(乾能惠)
商品型号
PC817CSQ
商品编号
C48642466
商品封装
SOP-4​
包装方式
编带
商品毛重
0.5062克(g)

商品参数

属性参数值
商品目录晶体管输出光耦
输入类型DC
输出类型光电三极管
正向压降(Vf)1.2V
输出电流50mA
隔离电压(Vrms)5kV
直流反向耐压(Vr)6V
负载电压80V
输出通道数1
属性参数值
集射极饱和电压(VCE(sat))100mV@20mA,1mA
上升时间(tr)4us
下降时间3us
工作温度55℃~+110℃
电流传输比(CTR)最小值50%
电流传输比(CTR)最大值/饱和值600%
总功耗(Pd)200mW
正向电流(If)50mA

数据手册PDF

放大查看下载PDF

优惠活动

  • 9.5折

    购买数量

    (2000个/圆盘，最小起订量 20 个)
    个
    起订量：20 个2000个/圆盘

    总价金额：

    ￥ 0.00

    近期成交28单
