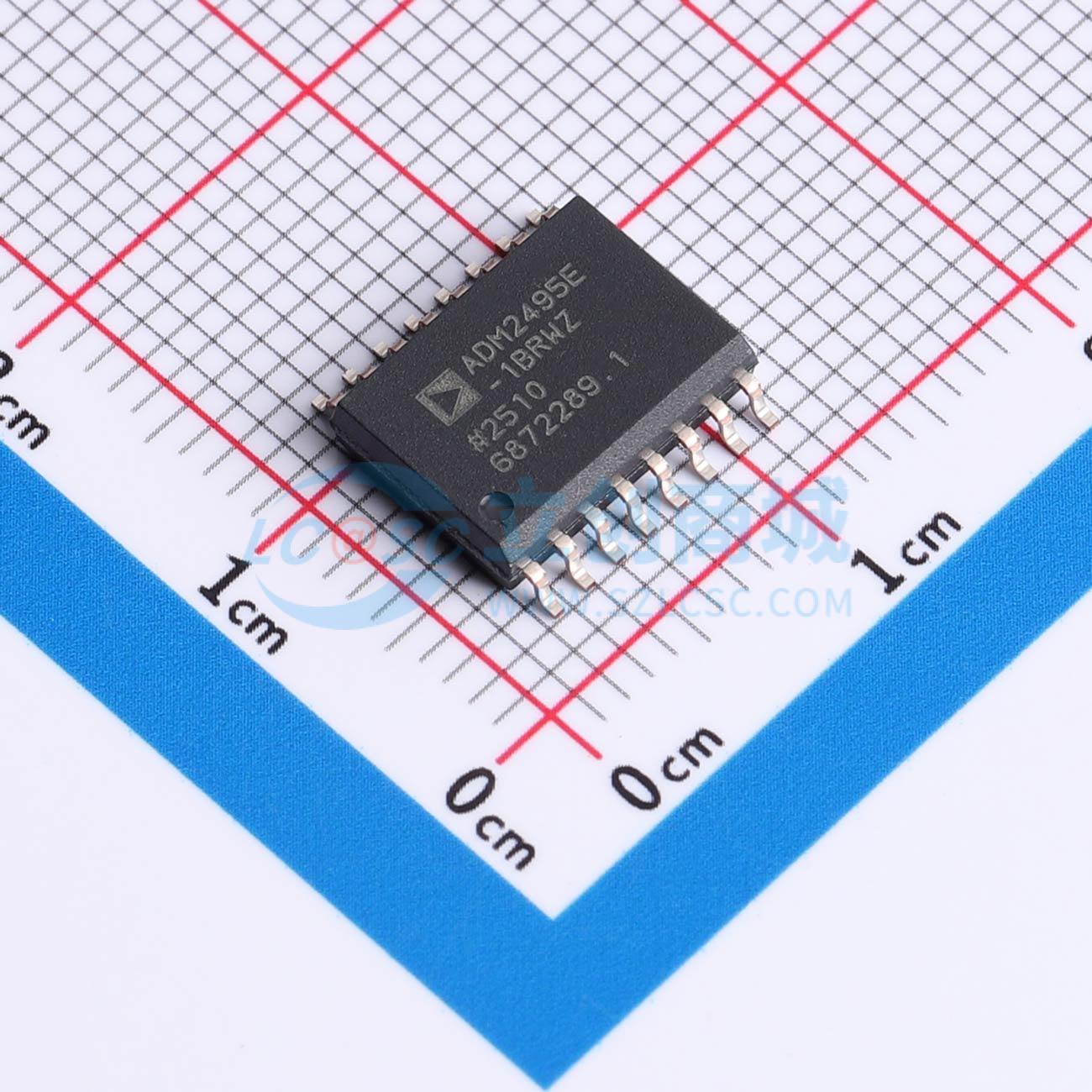

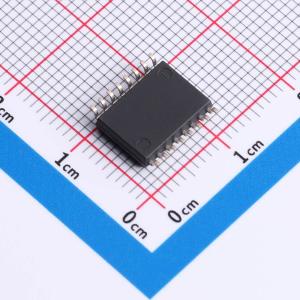

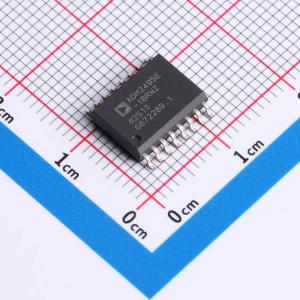

温馨提醒：图片仅供参考，商品以实物为准

ADM2495E-1BRWZ-RL7

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是5.7kV RMS，信号隔离RS-485收发器，RS-485 A和B引脚上具有±60V故障保护。这些设备专为平衡传输线设计，符合ANSI/TIA/EIA-485-A-98和ISO 8482:1987(E)标准。该设备可以在带有高频去耦电容器的两层印刷电路板（PCB）上以一定余量通过EN 55032 B类辐射发射测试。隔离屏障为IEC 61000-4-x系统级电磁兼容性（EMC）标准提供强大的系统级抗扰度。该设备适用于需要在设备使用寿命内针对1060V RMS和1500V DC工作电压进行加强绝缘的应用。该设备在RS-485 A和B引脚上受到保护，可抵御±4kV接触式IEC 61000-4-2和±15kV人体模型（HBM）静电放电（ESD）事件，并且在隔离屏障上可承受±8kV接触式IEC 61000-4-2 ESD，而不会发生闩锁或损坏
品牌名称: ADI(亚德诺)
商品型号: ADM2495E-1BRWZ-RL7
商品编号: C48642602
商品封装: SOIC-16W
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	节点数	224
	静电保护	±10kV
	工作温度	-40℃~+125℃
	静态电流	-
	通讯模式	半双工
	功能特性	热插拔保护；自动故障恢复；Tx/Rx启用；热关断保护；使能关断；过流保护

商品概述

ADM2495E/ADM2495E-1 是信号隔离的 RS-485 收发器，具有 5.7kV RMS 隔离等级，并在 RS-485 A 和 B 引脚上提供 ±60V 故障保护。这些器件设计用于平衡传输线，符合 ANSI/TIA/EIA-485-A-98 和 ISO 8482:1987(E) 标准。该器件可在带有高频去耦电容的双层印刷电路板上，以裕量通过 EN 55032 B 类标准的辐射发射测试。隔离栅提供了强大的系统级抗扰度，符合 IEC 61000-4-x 系统级电磁兼容标准。该器件适用于要求在其使用寿命内对 1060V RMS 和 1500V DC 工作电压进行增强绝缘的应用。器件在 RS-485 A 和 B 引脚上受到 ±4kV 接触式 IEC 61000-4-2 和 ±15kV 人体模型静电放电事件的保护，并能承受隔离栅两端 ±8kV 接触式 IEC 61000-4-2 静电放电事件，且无闩锁或损坏。 ADM2495E/ADM2495E-1 在 RS-485 A 和 B 引脚上具有过压保护功能，可承受高达 ±60V 直流或交流峰值电压。这提供了强大的保护，以抵御瞬态干扰和意外连接到 ±12V 及 ±24V 电源的情况。该器件的共模范围扩展至 ±25V，适用于存在较大地电位偏移和长电缆运行的应用。 ADM2495E/ADM2495E-1 是半双工收发器。ADM2495E 具有降低的压摆率，数据速率为 250kbps，适用于长电缆运行且具有较低发射的应用。ADM2495E-1 具有高达 20Mbps 的数据速率，可实现最大数据传输。当 VDD2 电源供电为 5V 时，其高差分输出电压使这些器件适用于 PROFIBUS 节点。VDD1 主电源和 VDD2 隔离电源均支持宽电压范围。该器件采用行业标准的 16 引脚宽体 SOIC_W 封装，具有 8.1mm 的爬电距离和电气间隙。

商品特性

5.7kV RMS 隔离半双工 RS-485/RS-422 收发器
RS-485 A 和 B 引脚上具有 ±60V 故障保护
在双层 PCB 上满足 EN 55032 B 类辐射发射标准
RS-485 A 和 B 总线引脚具有强大的保护功能
≥ ±4kV IEC 61000-4-2 静电放电
±10kV 人体模型静电放电
≥ ±4kV IEC 61000-4-4 电快速瞬变脉冲群
扩展的 ±25V 共模范围
两种速度选项：ADM2495E - 低速 250kbps，用于电磁干扰控制；ADM2495E-1 - 高速 20Mbps 数据速率
灵活的电源输入：主电源 VDD1 为 1.7V 至 5.5V；隔离电源 VDD2 为 3.0V 至 5.5V
VDD2 为 5V 时符合 PROFIBUS 标准
宽工作温度范围：-40°C 至 +125°C
高共模瞬态抗扰度：250 kV/μs
短路、开路和浮空输入接收器故障安全
支持 >224 个总线节点
完全支持热插拔
安全与法规认证：IEC 60747-17、增强型 VIORM = 1500V PEAK、UL 1577、VISO = 5700V RMS 持续 1 分钟、IEC/EN/CSA 62368-1、IEC/EN/CSA 61010-1、IEC/CSA 60601-1、GB 4943.1
符合 ANSI/TIA/EIA-485-A-98 和 ISO 8482:1987(E) 标准
16 引脚宽体标准 SOIC_W 封装，具有 8.1 mm 爬电距离和电气间隙，采用标准引脚排列

应用领域

太阳能逆变器
电气测试与测量
暖通空调网络
工业现场总线
楼宇自动化

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V；1.7V~5.5V
	数据速率	20Mbps
