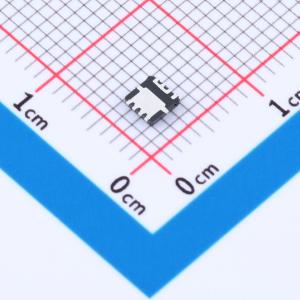

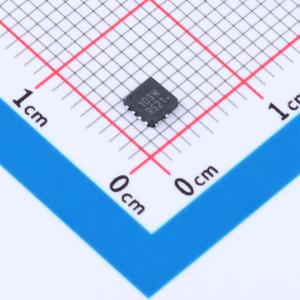

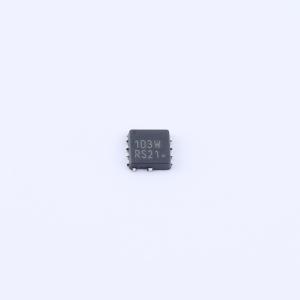

NVTFWS1D3N04XMTAG
N沟道 40V 178A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- NVTFWS1D3N04XMTAG
- 商品编号
- C48614744
- 商品封装
- WDFNW-8(3.3x3.3)
- 包装方式
- 编带
- 商品毛重
- 0.104克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 178A | |
| 导通电阻(RDS(on)) | 1.24mΩ@10V | |
| 耗散功率(Pd) | 83W | |
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 36nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 2.288nF | |
| 反向传输电容(Crss) | 22pF | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.449nF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 低导通电阻以最小化导通损耗
- 低电容以最小化驱动损耗
- 小尺寸（3.3×3.3 mm）适用于紧凑设计
- 通过AEC-Q101认证且支持PPAP
- 这些器件无铅、无卤素/BFR且符合RoHS标准
应用领域
- 电机驱动
- 电池保护
- 同步整流
