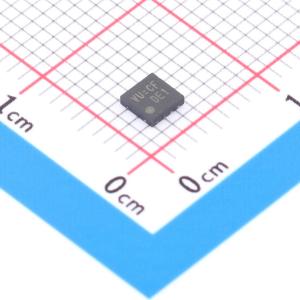

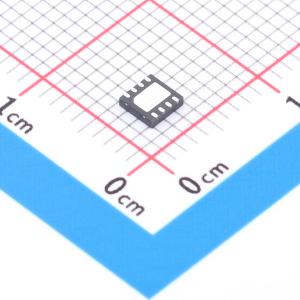

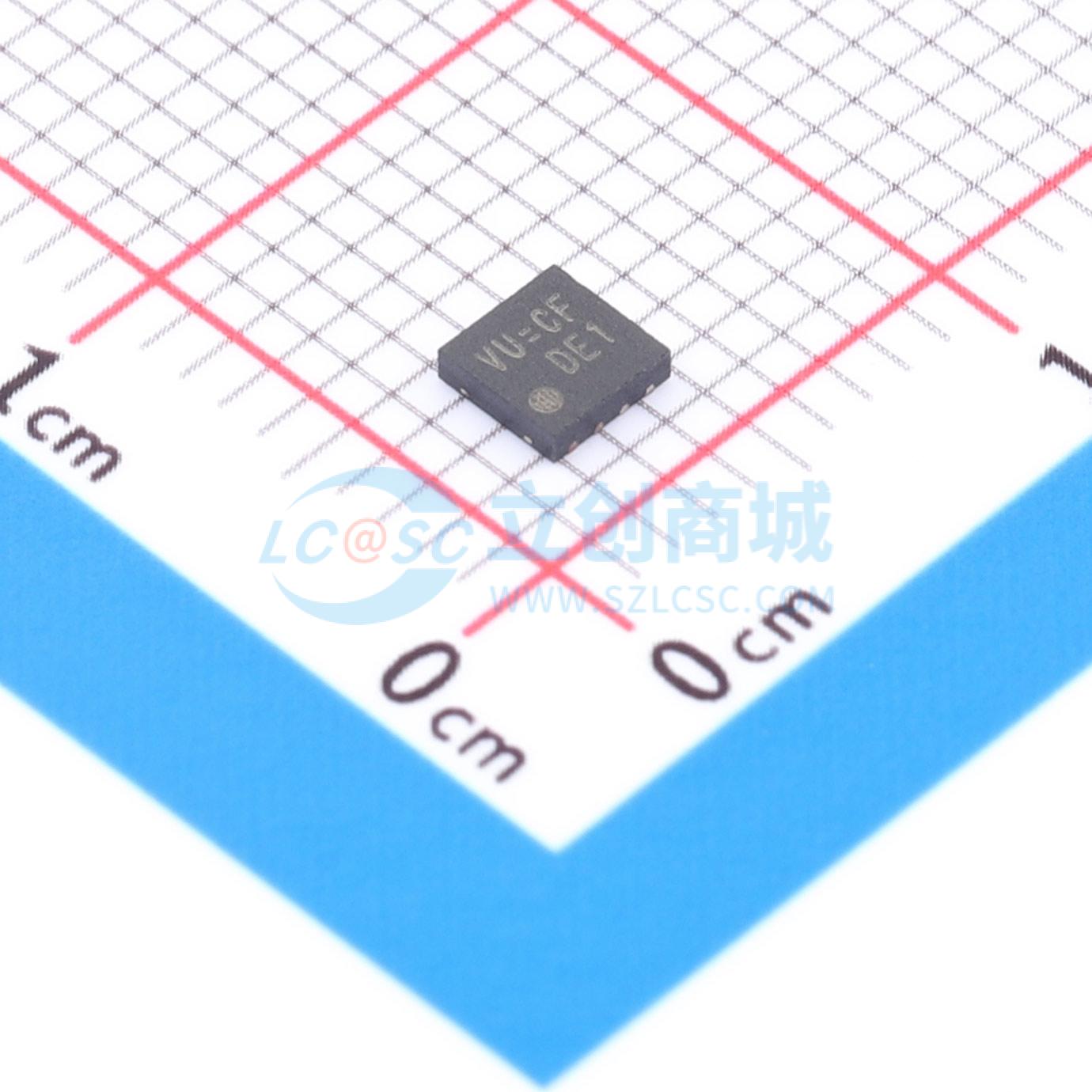

温馨提醒：图片仅供参考，商品以实物为准
RTQ2510N-QTB
800mV~5.5V 1A 6V
- 描述
- 是一款高性能正低压差 (LDO) 稳压器，专为需要非常低的压差和高达 1A 时具有高电源纹波抑制 (PSRR) 的应用而设计。输入电压范围为 2.2V 至 6V，输出电压可编程低至 0.8V。P-MOSFET 开关仅需一个 4.7μF 陶瓷输出电容即可提供出色的瞬态响应。外部使能控制可在关断时有效降低功耗，通过 NR 引脚上的旁路电容可进一步提高输出抗噪性。此外，该稳压器在电源、负载和温度变化时具有精确的 3% 输出调节能力。该器件采用 VDFN-8L 3x3 封装，工作温度范围为 -40°C 至 125°C。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RTQ2510N-QTB
- 商品编号
- C48606674
- 商品封装
- VDFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.125111克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 6V | |
| 输出电压 | 800mV~5.5V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 63dB@(1kHz) | |
| 压差 | 170mV@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 190uA | |
| 噪声 | - | |
| 功能特性 | 过流保护；使能控制；热关断；短路保护；噪声旁路端子；输入欠压保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
RTQ2510是一款高性能正压低压差线性稳压器，专为需要极低压差电压和高达1A输出电流下高电源纹波抑制比的应用而设计。输入电压范围为2.2V至6V，输出电压可编程低至0.8V。其P-MOSFET开关仅需一个4.7μF陶瓷输出电容即可提供出色的瞬态响应。外部使能控制有效降低了关断时的功耗，而通过NR引脚上的旁路电容可进一步提升输出抗噪能力。此外，RTQ2510在输入电压、负载和温度变化范围内具备精确的3%输出调节精度。该器件采用VDFN-8L 3x3封装，工作结温范围为-40°C至125°C。
商品特性
- 符合AEC-Q100 Grade 1认证
- 压差电压：在1A电流下典型值为170mV
- 电源纹波抑制比：1kHz时为63dB，1MHz时为38dB
- 输入电压范围：2.2V至6V
- 可调输出电压：0.8V至5.5V
- 工作结温范围：-40°C至125°C
- 优异的抗噪性能
- 对负载和输入瞬态响应快速
- 使用4.7μF输出陶瓷电容可稳定工作
- 在负载、输入电压、工艺和温度变化范围内，输出电压精度为3%
- 使能控制
- 过流保护
- 过温保护
应用领域
- 车载信息娱乐系统
- 远程信息处理控制单元
- 仪表盘
- 汽车主机
- 高级驾驶辅助系统摄像头与雷达
