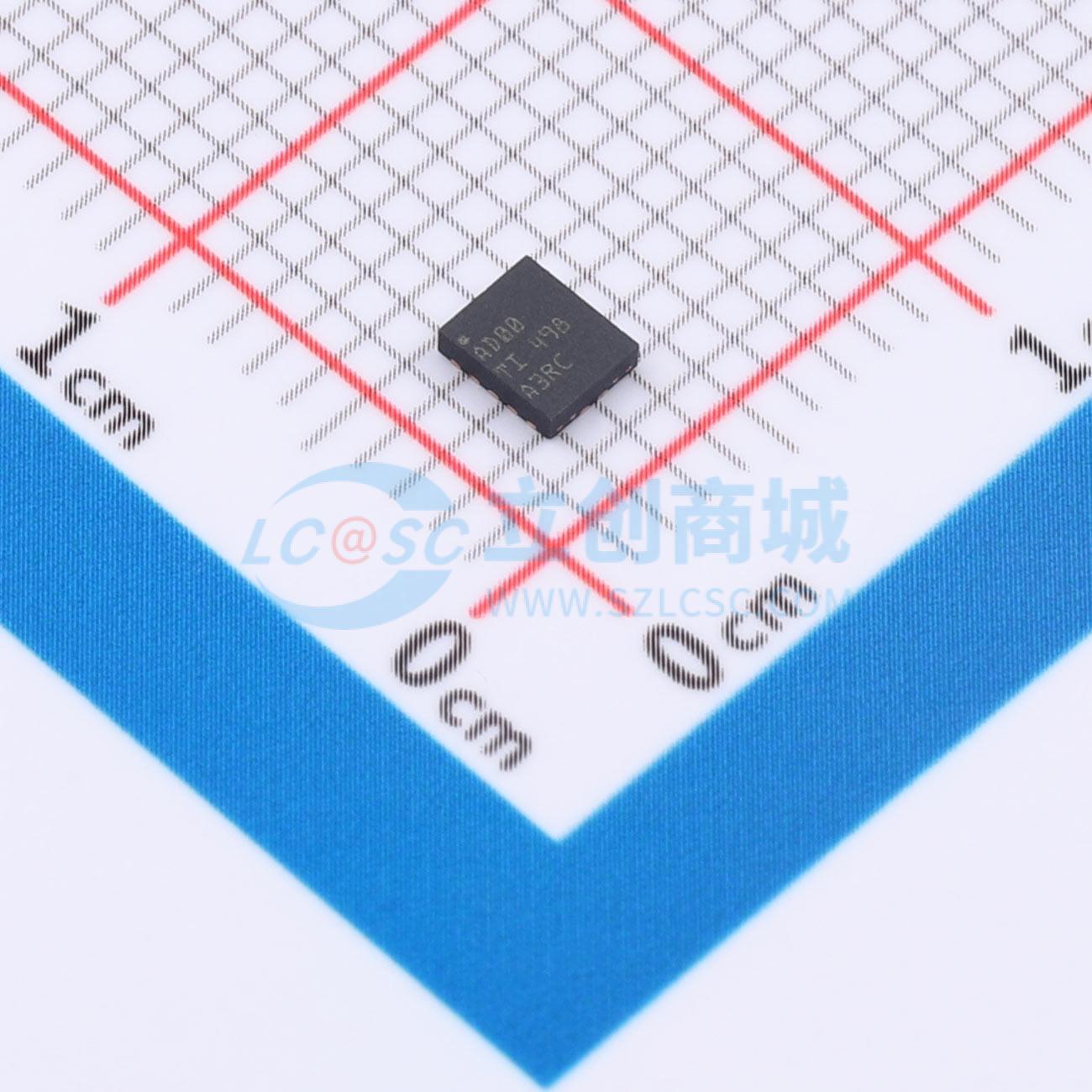

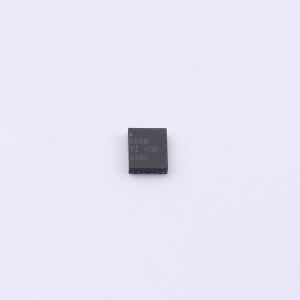

SN74ACT00BQAR
SN74ACT00BQAR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ACT00BQAR
- 商品编号
- C48606701
- 商品封装
- WQFN-14(2.5x3)
- 包装方式
- 编带
- 商品毛重
- 0.069克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.4V;5.4V;4.76V;3.76V | |
| 输出低电平(VOL) | 100mV;440mV | |
| 系列 | 74ACT | |
| 传播延迟(tpd) | 8ns@5V | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
商品概述
SNx4ACT00器件包含四个独立双输入与非门,每个逻辑门以正逻辑执行布尔函数 Y = A•B 或 Y = A+B。
商品特性
- 4.5V 至 5.5V VCC 运行
- 输入电压高达 5.5V
- 5V 时,tpd 最大值为 8ns
- 输入兼容 TTL 电压
