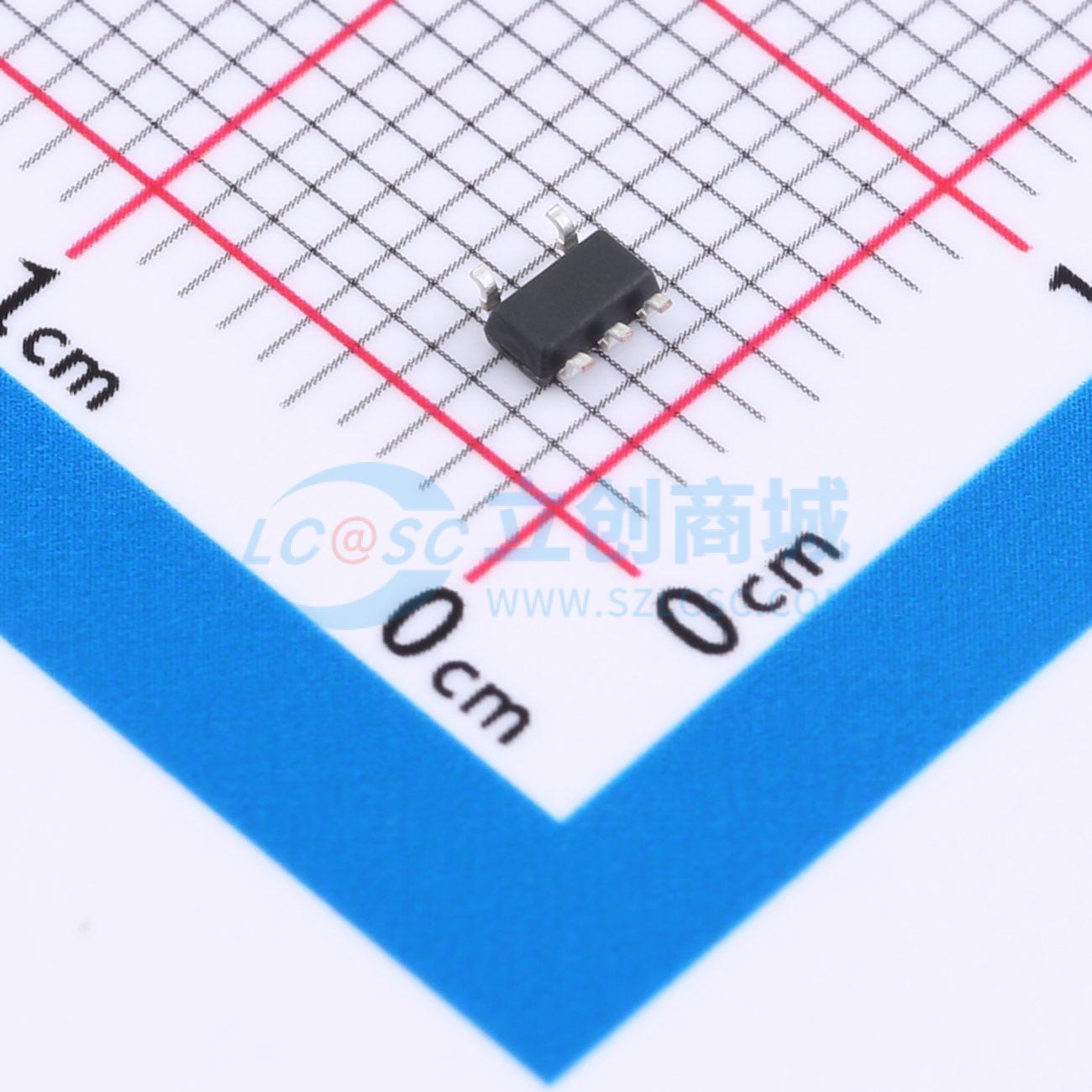

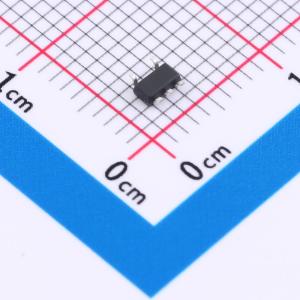

温馨提醒：图片仅供参考，商品以实物为准
DS8575-33S5
3.3V 300mA 5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 300mA LDO,超低静态功耗0.25uA，高纹波抑制比
- 品牌名称
- DSTECH(奥简科技)
- 商品型号
- DS8575-33S5
- 商品编号
- C48533044
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.047467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 120mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 250nA | |
| 噪声 | 180uVrms | |
| 功能特性 | 使能控制；过流保护；热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
DS8575系列是一组低压差电压线性稳压器，具有宽输入电压范围（1.2V至5.5V）、低压差、低功耗和小型化封装的优点。静态电流仅为0.25µA，使其非常适合为电池供电、常开系统供电，这些系统需要极低的空闲状态功耗以延长使用寿命。通过选择带有EN引脚并将其拉低的型号，可选择关断模式。在此模式下，关断电流典型值可低至10nA。该系列线性稳压器在其宽输入电压范围（1.2V至5.5V）和整个输出负载电流范围（0mA至300mA）内，使用陶瓷输出电容可保持稳定。
商品特性
- 空载时接地电流为0.25μA
- 输出精度为±1%
- 输出电流为300mA
- 关断电流为10nA（可选）
- 宽工作输入电压范围：1.2V至5.5V
- 压差电压：在100mA输出、VOUT为3.3V时为0.12V
- 支持固定输出电压：1.05V、1.2V、1.5V、1.8V、2.5V、2.8V、3.0V、3.3V
- 使用陶瓷或钽电容可保持稳定
- 限流保护
- 过温保护
- 提供SSOT-23、SOT-23-3、SOT-23-5、SC-70-5、DFN1x1-4L和DFN2x2-6L封装
应用领域
- 便携式电池供电设备
- 低功耗微控制器
- 笔记本电脑、掌上电脑和个人数字助理
- 无线通信设备
- 音频/视频设备
- 车载导航系统
