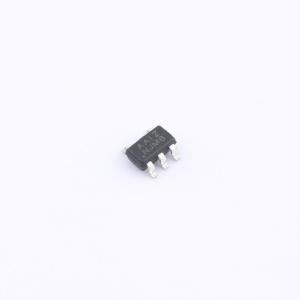

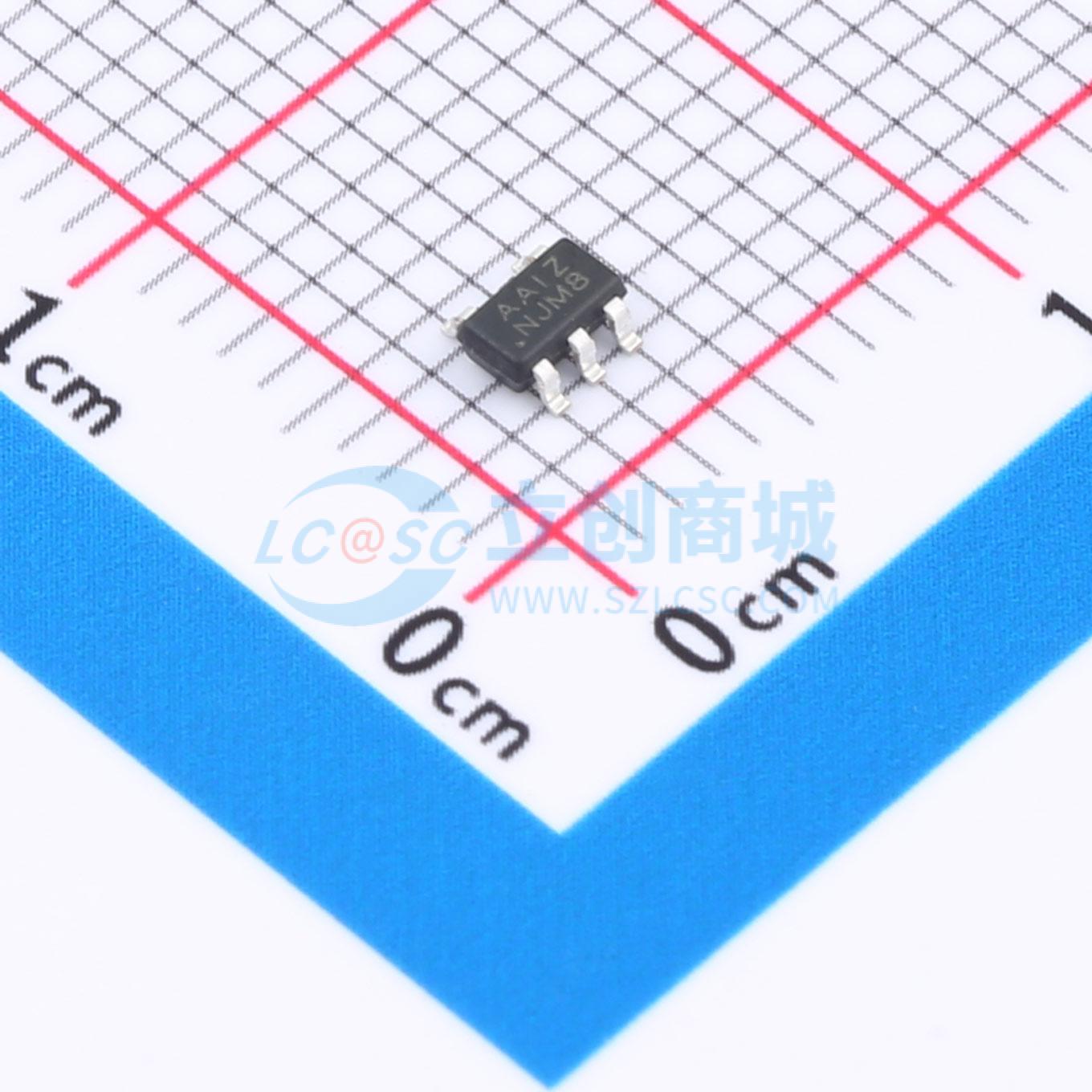

DS8403-50S5
5V 500mA 40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 40V耐压,500mA，2uA超低静态功耗，高纹波抑制比
- 品牌名称
- DSTECH(奥简科技)
- 商品型号
- DS8403-50S5
- 商品编号
- C48533059
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.038163克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 40V | |
| 输出电压 | 1.8V~5V；5V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 70dB | |
| 压差 | 350mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2uA | |
| 噪声 | - | |
| 功能特性 | 过流保护；使能控制；热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 固定；可调 | |
| 输出通道数 | 1 |
商品概述
DS8403 系列是一组低压差（LDO）电压稳压器，具有宽输入电压范围、低压差电压、低功耗和小型化封装的优点。仅 2µA 的静态电流使其非常适合为电池供电的常开系统供电，这些系统需要极低的空闲状态功耗以实现更长的使用寿命。通过将 EN 引脚拉低可进入关断模式，此模式下的关断电流典型值仅为 100nA。该系列线性稳压器在 2.5V 至 40V 的宽输入电压范围和 0mA 至 500mA 的整个输出负载电流范围内，使用陶瓷输出电容均能保持稳定。
商品特性
- 无负载时接地电流为 2μA
- 输出精度为 ±1%
- 输出峰值电流为 500mA
- 关断电流为 100nA
- 工作输入电压范围宽：2.5V 至 40V
- 压差电压：在 100mA 输出电流、5V 输出电压下为 0.35V
- 支持固定输出电压 1.8V、3.3V、5V
- 可根据特定应用提供可调输出电压
- 使用陶瓷或钽电容保持稳定
- 具有限流保护功能
- 具有过温保护功能
- 提供 SOT-23-5 和 DFN2x2-6L 封装
应用领域
- 便携式电池供电设备
- 低功耗微控制器
- 笔记本电脑、掌上电脑和 PDA
- 无线通信设备
- 音频/视频设备
