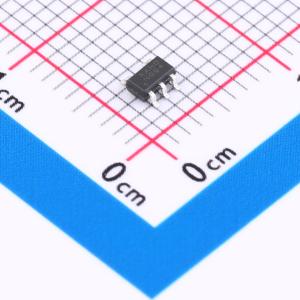

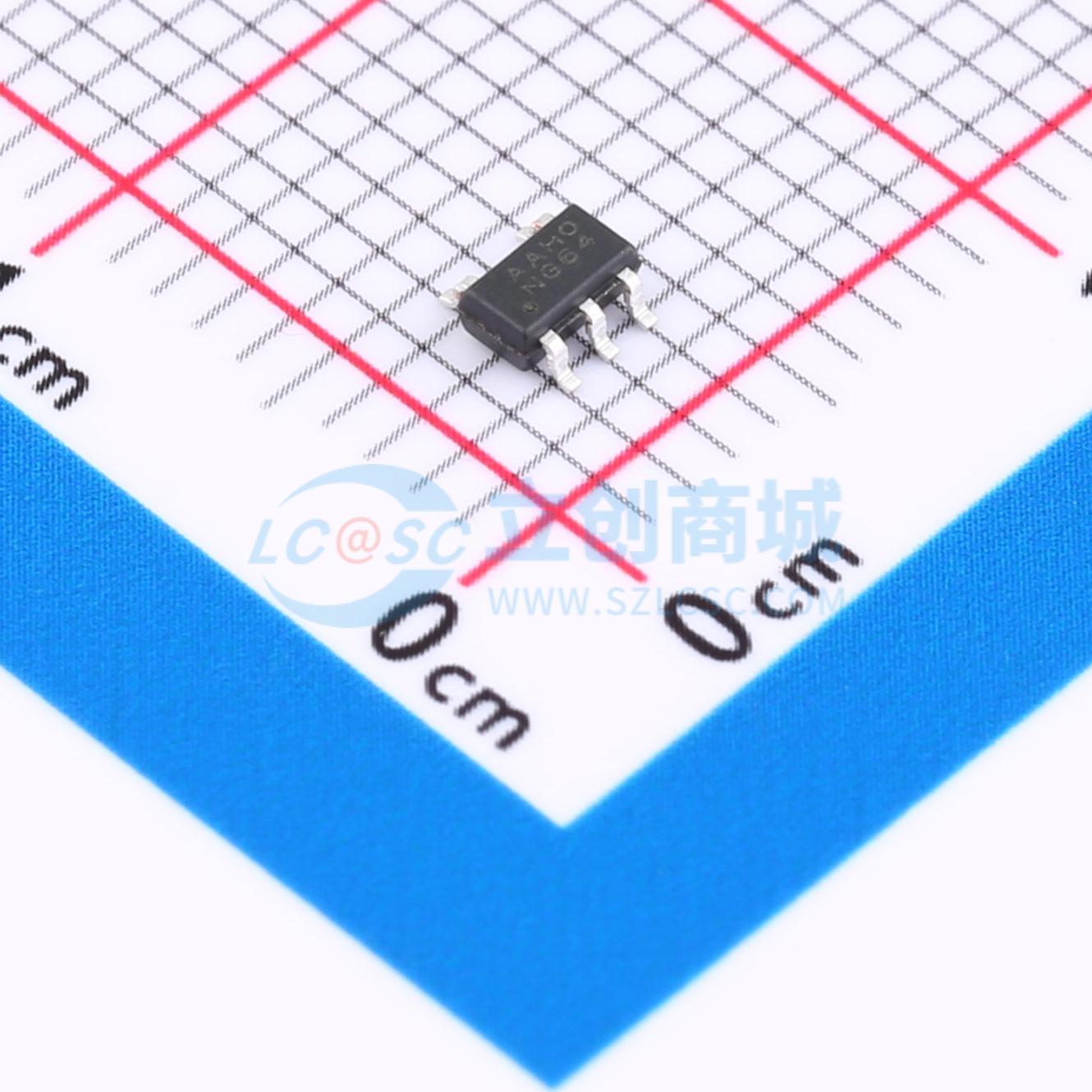

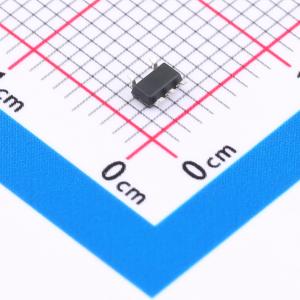

DS8571-30S5
3V 300mA 6V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 300mA LDO,高纹波抑制比,动态特性优
- 品牌名称
- DSTECH(奥简科技)
- 商品型号
- DS8571-30S5
- 商品编号
- C48533026
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.054967克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 6V | |
| 输出电压 | 3V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 60dB | |
| 压差 | 60mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 30uA | |
| 噪声 | - | |
| 功能特性 | 使能控制；过流保护；短路保护；热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
DS8571系列是一组低压差（LDO）电压稳压器，具有宽输入电压范围（2.3V至6V）、低压差、低功耗和小型化封装的优点。其快速瞬态响应特性，适用于需要瞬间快速加载速度的产品应用。通过选择带有使能（EN）引脚并将其拉低的型号，可实现关断模式，该模式下的关断电流典型值仅为100nA。该系列线性稳压器在2.3V至6V的宽输入电压范围和0mA至300mA的整个输出负载电流范围内，使用陶瓷输出电容均可保持稳定。
商品特性
- 快速瞬态响应
- ±2%输出精度
- 300mA输出电流
- 100nA关断电流（可选）
- 宽工作输入电压范围：2.3V至6V
- 压差电压：在100mA输出电流、VOUT为3.3V时为0.06V
- 支持固定输出电压：0.5V、0.8V、1.2V、1.5V、1.8V、2.5V、2.8V、3.0V、3.3V
- 使用陶瓷或钽电容可保持稳定
- 限流保护
- 过温保护
- 提供SSOT-23、SOT-23-3、SOT-23-5、SC-70-5、DFN1x1-4L和DFN2x2-6L封装
应用领域
- 便携式电池供电设备
- 低功耗微控制器
- 笔记本电脑、掌上电脑和个人数字助理
- 无线通信设备
- 音频/视频设备
- 汽车导航系统
