温馨提醒：图片仅供参考，商品以实物为准

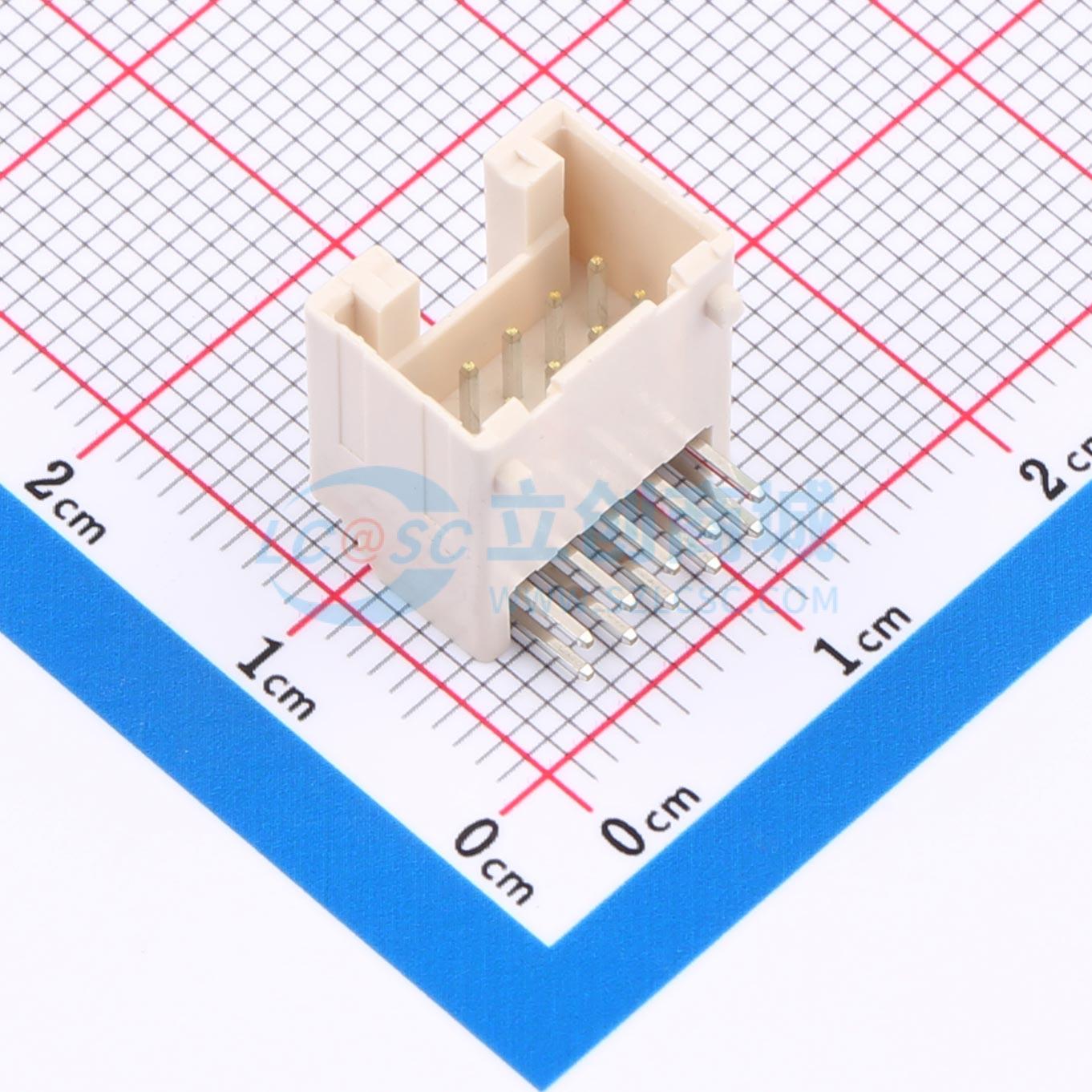

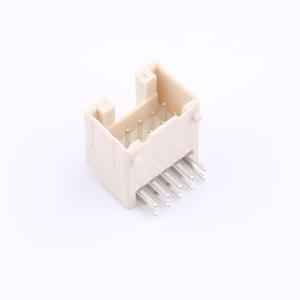

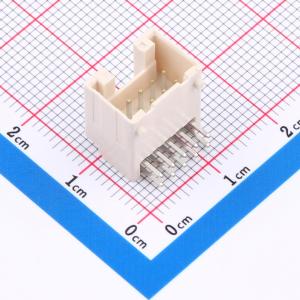

S10B-PUDSS-1(LF)(SN)
2x5P 间距:2mm 弯插 系列:PUD
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这是一款板对电线连接器,具有安全锁定装置,设计间距为2.0mm,采用压接式和双排结构。尽管实现了低插入力,但在振动、挤压和干电路等条件下仍能保持稳定的电气连接。由于插座中锁定装置的尖端不会从其区域突出,即使插头被高度不超过插头的外壳壁包围,也可以解开锁定。
- 品牌名称
- JST
- 商品型号
- S10B-PUDSS-1(LF)(SN)
- 商品编号
- C495653
- 商品封装
- 弯插,P=2mm
- 包装方式
- 托盘
- 商品毛重
- 0.91克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 2x5P | |
| 间距 | 2mm | |
| 安装方式 | 弯插 | |
| 参考系列 | PUD | |
| 总PIN数 | 10P | |
| 排数 | 2 | |
| 每排PIN数 | 5 | |
| 行距 | 2mm | |
| 额定电流 | 3A | |
| 触头材质 | 铜合金 |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 250V | |
| 塑料材质 | 玻纤增强PA66 | |
| 阻燃等级 | UL94V-0 | |
| 附加特征 | 带柱 | |
| 颜色 | 白色 | |
| Z轴-板上高度 | 8.5mm | |
| X轴-板上底边长度(间距线) | 12mm | |
| Y轴-板上底边宽度 | 12.7mm |
