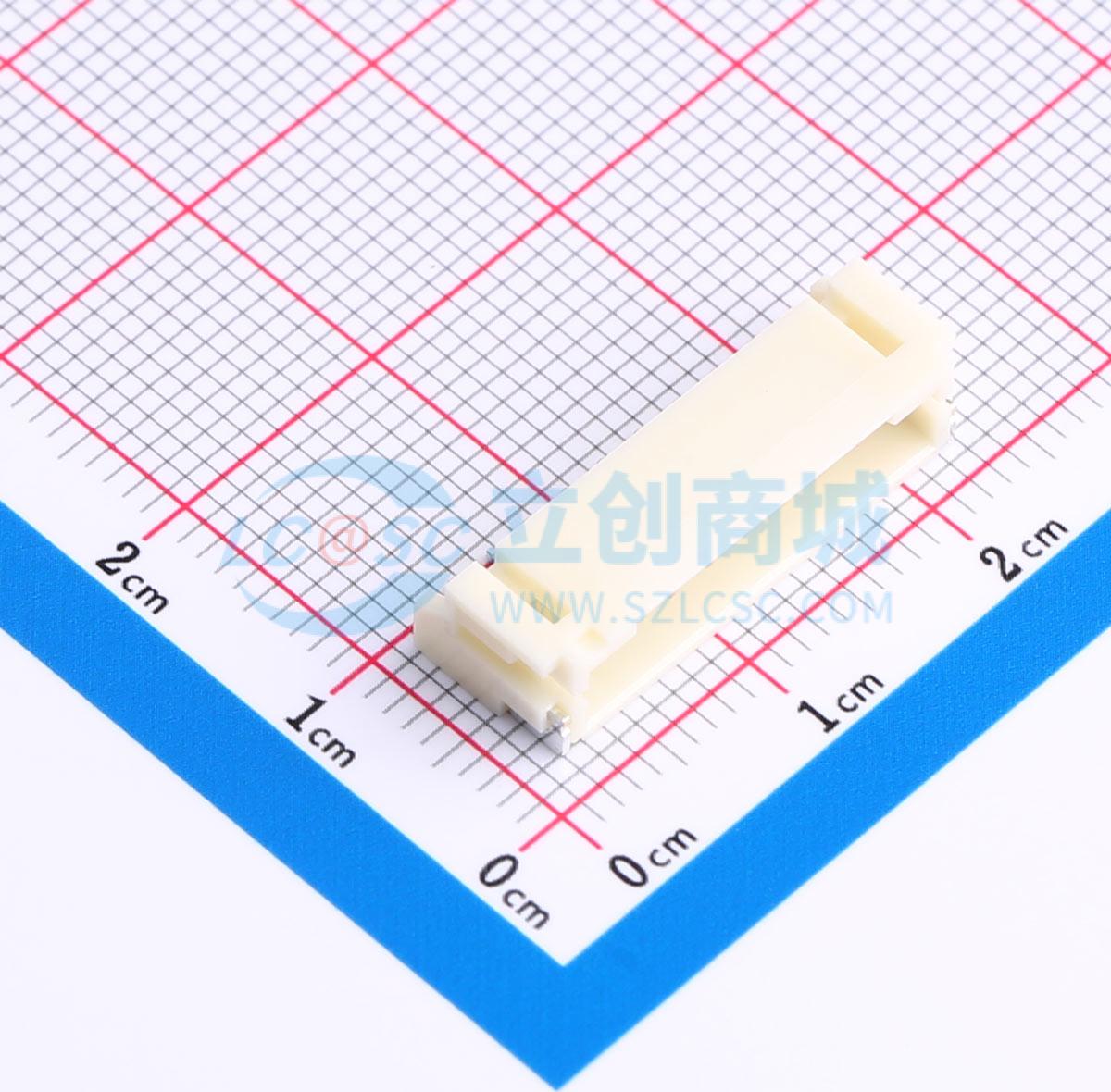

温馨提醒：图片仅供参考，商品以实物为准
S9B-PH-SM4-TB(LF)(SN)
1x9P 间距:2mm 卧贴 系列:PH
- 描述
- 这是一款薄型、低矮的 2.0 mm 间距连接器,安装后高度为 8.0 mm,宽度为 4.5 mm。它旨在满足内部电线与印刷电路板高密度连接的需求。它结构紧凑、可靠性高且成本低。
- 品牌名称
- JST
- 商品型号
- S9B-PH-SM4-TB(LF)(SN)
- 商品编号
- C495694
- 商品封装
- SMD,P=2mm,卧贴
- 包装方式
- 袋装
- 商品毛重
- 0.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x9P | |
| 间距 | 2mm | |
| 安装方式 | 卧贴 | |
| 参考系列 | PH | |
| 总PIN数 | 9P | |
| 排数 | 1 | |
| 每排PIN数 | 9 | |
| 行距 | - | |
| 额定电流 | 2A | |
| 触头材质 | 铜合金 |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 100V | |
| 塑料材质 | PA | |
| 阻燃等级 | UL94V-0 | |
| 附加特征 | 辅助焊脚 | |
| 颜色 | 米色 | |
| Z轴-板上高度 | 5.5mm | |
| X轴-板上底边长度(间距线) | 21.9mm | |
| Y轴-板上底边宽度 | 8.6mm |
