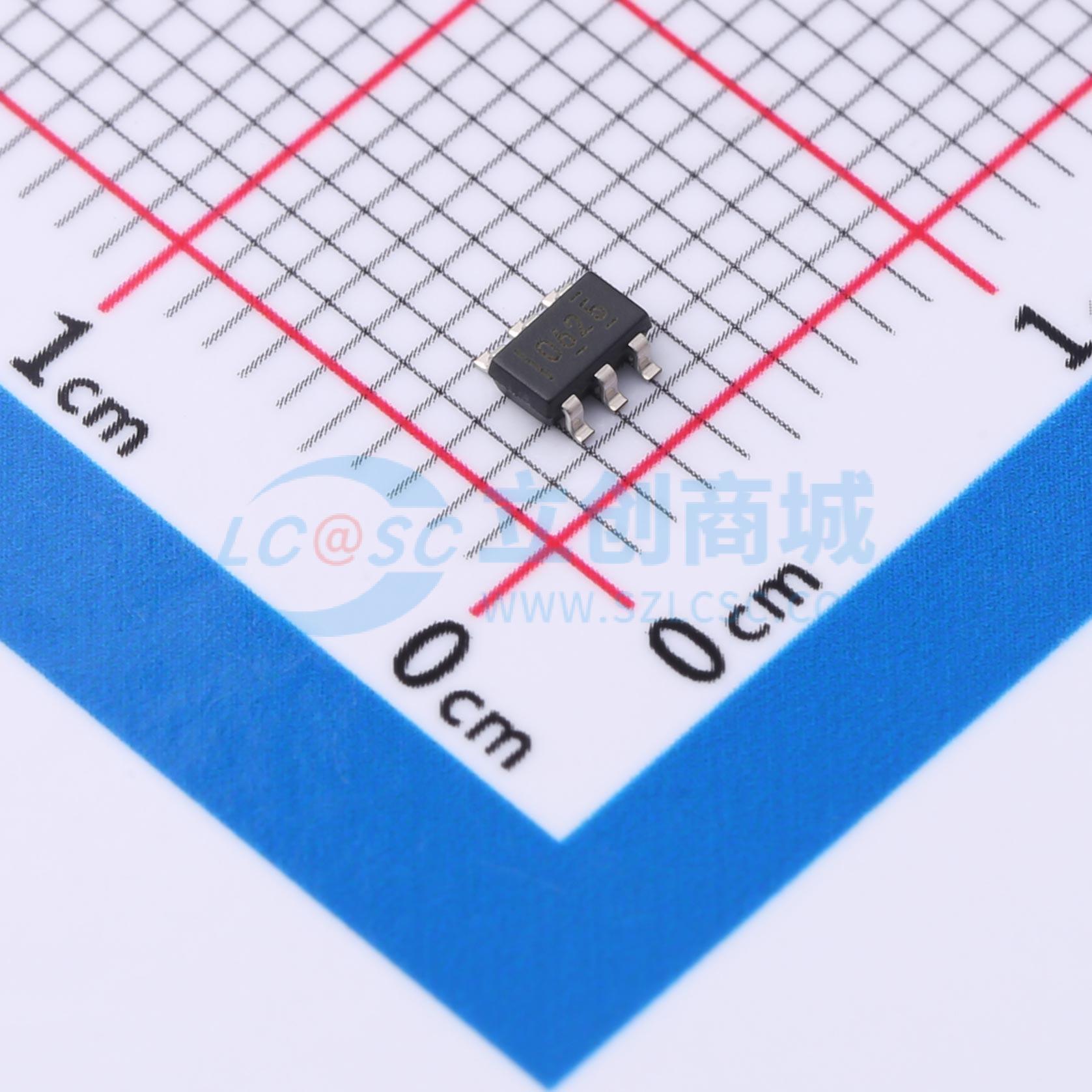

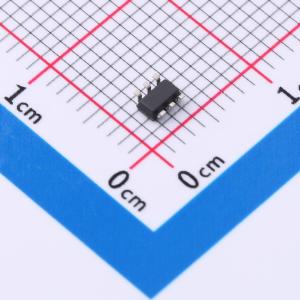

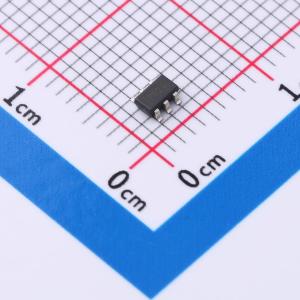

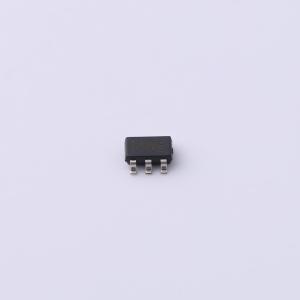

OPA625IDBVR
OPAx625 高带宽、高精度、低总谐波失真加噪声 (THD+N) 模数转换器 (ADC) 驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA625 具有功率调节功能的高带宽、高精密、低噪声和低失真放大器 SAR ADC 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA625IDBVR
- 商品编号
- C495362
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 120MHz | |
| 输入偏置电流(Ib) | 2uA | |
| 输入失调电压(Vos) | 100uV | |
| 共模抑制比(CMRR) | 117dB | |
| 压摆率(SR) | 115V/us | |
| 输出电流 | 150mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 静态电流(Iq) | 2mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5.5V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 2.5nV/√Hz@10kHz | |
| 输入失调电流(Ios) | 20nA | |
| 输入失调电流温漂(Ios TC) | 600pA/℃ |
商品概述
OPAx625系列运算放大器是出色的16位和18位高精度逐次逼近寄存器（SAR）ADC驱动器，具有低总谐波失真（THD）和低噪声特性，可实现独特的功率可扩展解决方案。该系列器件经过全面特性表征和规格定义，16位建立时间为280 ns，可实现真正的16位有效位数（ENOB）。该系列器件直流精度高，失调电压仅为100 μV，增益带宽积宽达120 MHz，宽带噪声低至2.5 nV/√Hz，针对驱动高通量、高分辨率SAR ADC（如ADS88xx系列SAR ADC）进行了优化。 OPAx625具有两种工作模式：高驱动模式和低功耗模式。在创新的低功耗模式下，OPAx625可跟踪输入信号，使器件能够在170 ns内从低功耗模式转换到16位ENOB的高驱动模式。 OPAx625系列提供6引脚SOT和10引脚VSSOP封装，工作温度范围为-40℃至+125℃。
商品特性
- 高驱动模式：
- 增益带宽积（G = 100）：120 MHz
- 压摆率：115 V/μs
- 4 V阶跃时的16位建立时间：280 ns
- 低电压噪声：10 kHz时为2.5 nV/√Hz
- 低输出阻抗：1 MHz时为1 Ω
- 失调电压：±100 μV（最大值）
- 失调电压漂移：±3 μV/℃（最大值）
- 低静态电流：2 mA（典型值）
- 低功耗模式：
- 增益带宽积：1 MHz
- 低静态电流：270 μA（典型值）
- 功率可扩展特性：从低功耗模式到高驱动模式的超快转换时间：170 ns
- 高交直流精度：
- 低失真：100 kHz时，二次谐波失真（HD2）为–122 dBc，三次谐波失真（HD3）为–140 dBc
- 输入共模范围包含负电源轨
- 轨到轨输出
- 宽温度范围：在-40℃至+125℃温度范围内进行全面规格定义
应用领域
- 精密SAR ADC驱动器
- 精密电压基准缓冲器
- 可编程逻辑控制器
- 测试与测量设备
- 对功率敏感的数据采集系统
