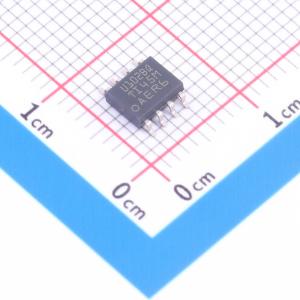

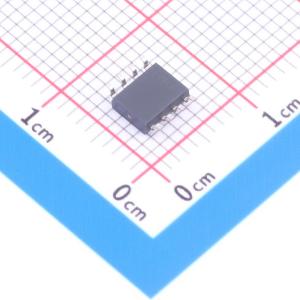

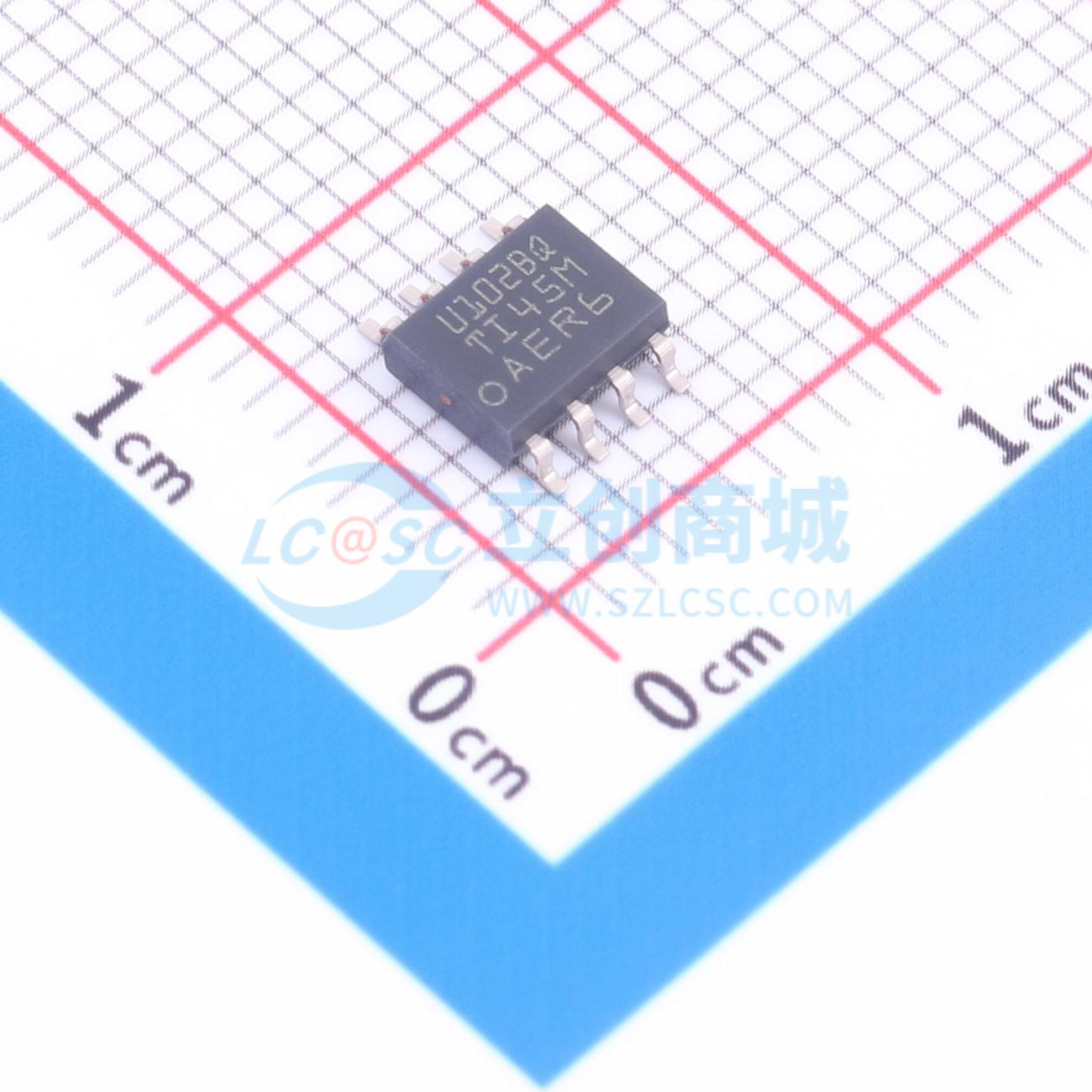

UCC57102BQDRQ1

UCC5710x-Q1是一款单通道高性能低边IGBT/SiC栅极驱动器，适用于大功率汽车应用，例如PTC加热器、牵引逆变器主动放电电路以及其他辅助子系统。它具备多种保护功能，包括欠压锁定(UVLO)、退饱和保护(DESAT)、故障报告以及热关断保护。UCC5710x-Q1典型峰值驱动强度为3A，输入端可承受-5V电压，可提升存在中等接地反弹的系统的鲁棒性。输入与电源电压无关，可连接至大多数控制器输出，实现最大控制灵活性。根据不同引脚配置，UCC5710xB-Q1提供的偏置电源具备宽电压范围，可适配双极性电压。此外，该产品还提供分离的高低驱动输出版本（UCC5710xC-Q1）和带使能功能版本（UCC5710xW-Q1）。UCC5710xB-Q1和UCC5710xC-Q1可提供精确的5V输出。

• 符合汽车应用资格
• AEC-Q100认证
• 器件温度等级1
• 典型3A灌流、3A源出输出电流
• 带可编程延迟的退饱和保护
• 故障发生时软关断
• VDD最大电压为30V
• 输入和使能引脚可承受高达-5V电压
• UVLO阈值紧密，可实现偏置灵活性
• 典型传播延迟26ns
• 自保护驱动器，带热关断功能
• 宽偏置电压范围
• 提供5mm × 4mm SOIC-8封装
• 工作结温范围为-40℃至150℃

• HEV/EV PTC加热器
• 牵引逆变器
• 家用电动汽车充电器
• 电机驱动
• HVAC压缩机
