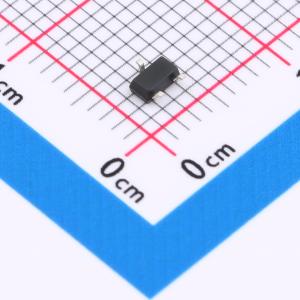

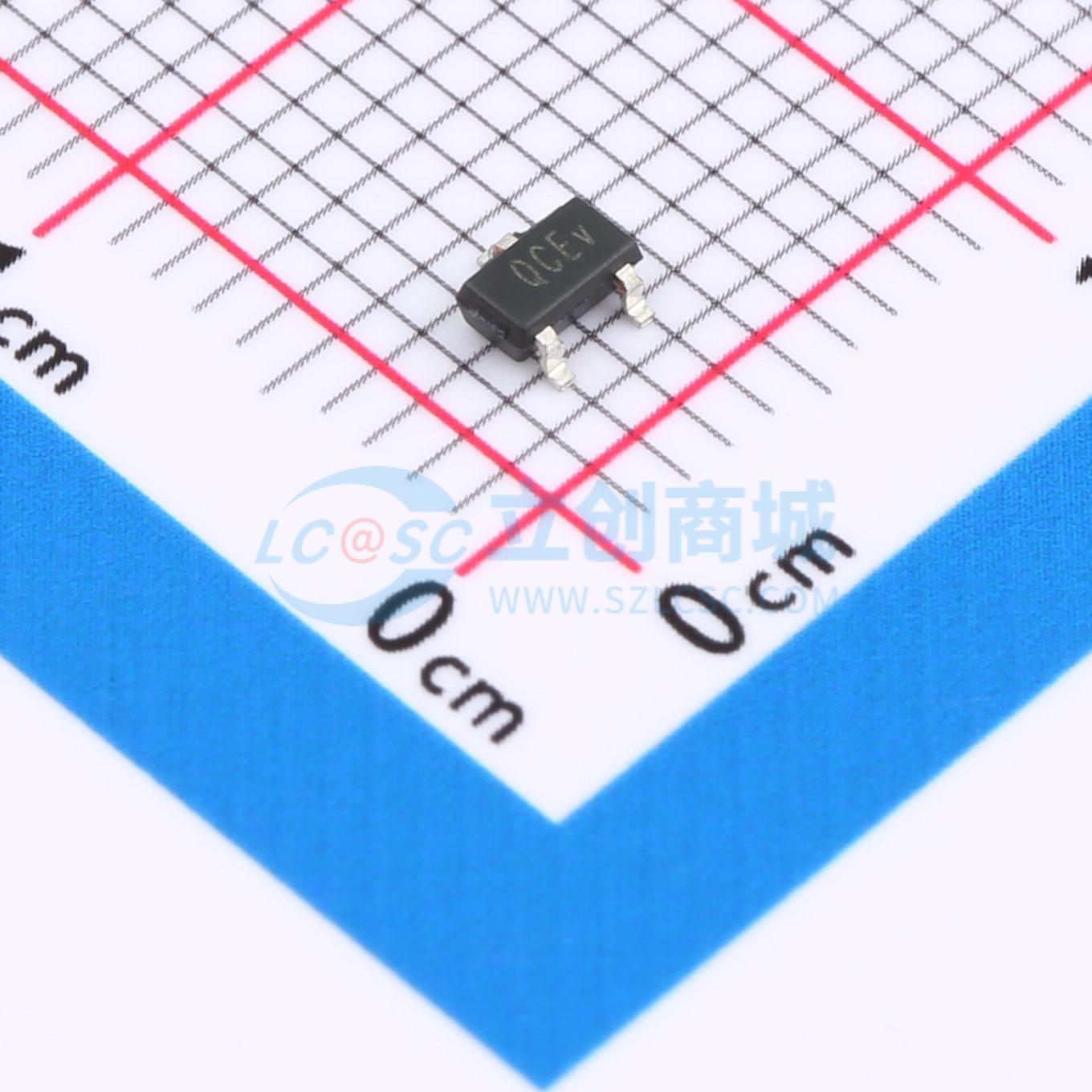

温馨提醒：图片仅供参考，商品以实物为准
SL1703CC
高性能、低功耗、全极磁场检测霍尔开关传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SL170x是一款低功耗霍尔开关传感器，专为空间紧凑系统和电池电量敏感系统而设计。该芯片可以提供多种磁场阈值、开关工作频率和封装形式以适配各种应用。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL1703CC
- 商品编号
- C48392718
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.0437克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 全极型 | |
| 工作电压 | 1.8V~5.5V | |
| 工作点(Gs) | 13.5mT | |
| 释放点(Gs) | 9.5mT |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 2.25mA | |
| 输出类型 | 开漏 | |
| 采样频率 | 40kHz | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 内置振荡器 |
商品概述
该器件是一款低功耗霍尔开关传感器，专为空间紧凑型和电池供电敏感型系统而设计。该芯片提供多种可选的磁场阈值、开关工作频率及封装形式，以适应不同的应用需求。当施加的南极或北极磁感应强度超过其工作点B时，芯片输出变为低电平并保持；直至磁感应强度低于释放点B时，输出才恢复高电平。芯片内部集成温度补偿电路和时钟逻辑电路，确保了稳定的工作点与开关频率。它能够在极低的工作电流下实现全极磁响应。该传感器支持1.8V至5.5V的供电电压范围，并提供标准的SOT-23-3L和TO-92S封装选项。
商品特性
- 低功耗：连续工作模式下电流为2.25mA@1.8V；40ms工作周期模式下电流为0.9uA@1.8V
- 宽工作电压范围：1.8V至5.5V
- 可选磁场阈值（Bop）：C版本为135Gs；E版本为36Gs
- 全极磁场检测
- 开漏输出
- 封装选项：SOT-23-3L， TO-92S
- 工作温度范围：-40℃~125℃
- 卓越的ESD性能：人体模型（HBM）8KV
- 符合RoHS标准
应用领域
- 笔记本电脑和平板电脑开关检测
- TWS耳机
- 手机
- 电子锁
- 阀门位置检测
