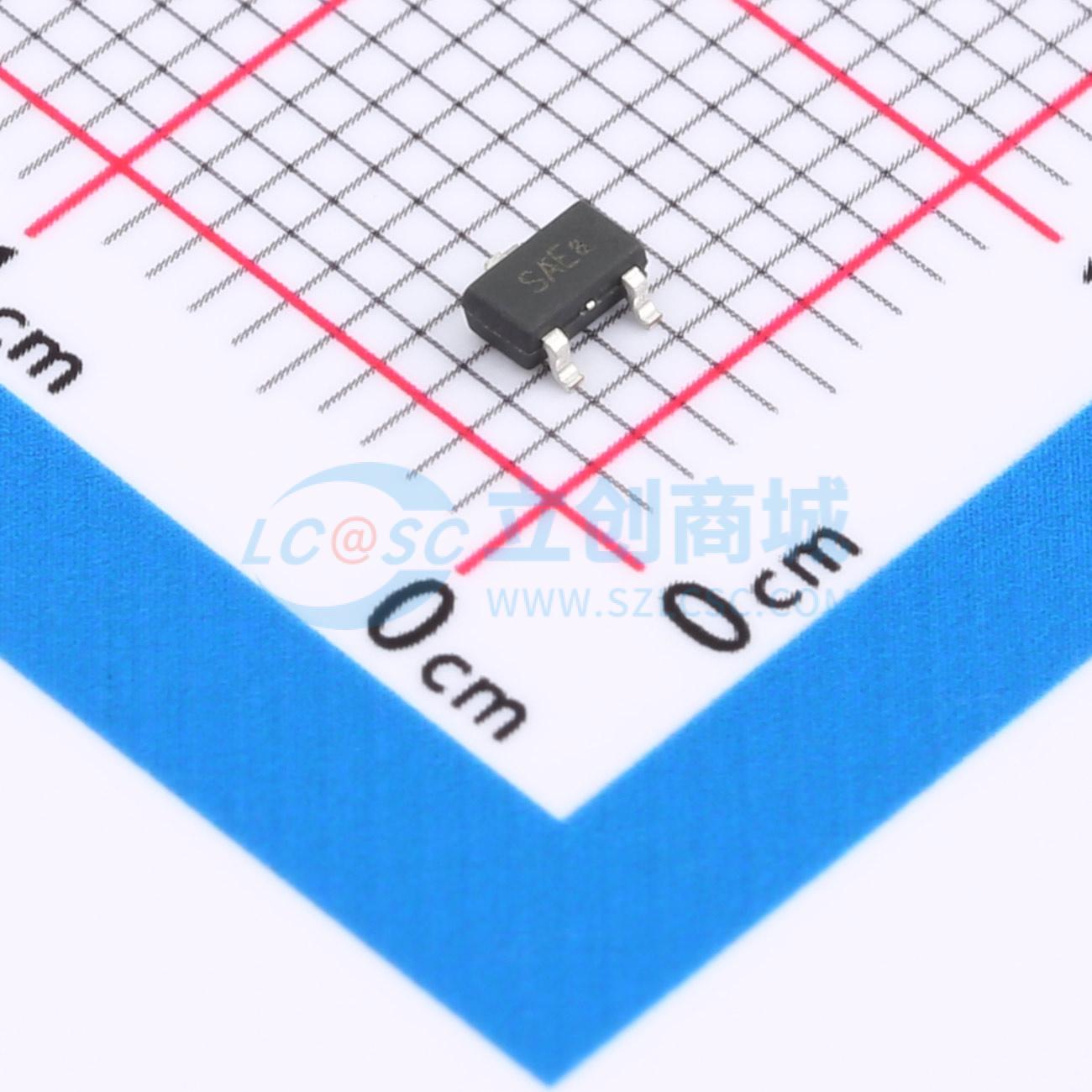

温馨提醒：图片仅供参考，商品以实物为准

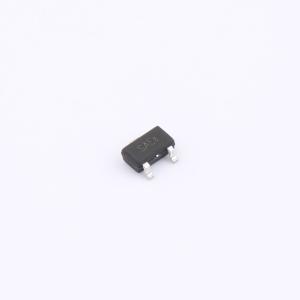

SL1713SH
高性能、低功耗、南极磁场检测霍尔开关传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SL171x是一款低功耗霍尔开关传感器，专为空间紧凑系统和电池电量敏感系统而设计。该芯片可以提供多种磁场阈值、开关工作频率和封装形式以适配各种应用。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL1713SH
- 商品编号
- C48392760
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.042533克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 单极型 | |
| 工作电压 | 1.8V~5.5V | |
| 工作点(Gs) | 5mT | |
| 释放点(Gs) | 3.5mT |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 900nA | |
| 输出类型 | 推挽 | |
| 采样频率 | 25Hz | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 内置振荡器 |
商品概述
该器件是一款低功耗霍尔开关传感器，专为空间紧凑系统和电池电量敏感系统而设计。它提供多种磁场阈值、开关工作频率和封装形式以适应不同应用。当施加的S极磁感应强度超过工作点BOP时，芯片输出低电平并保持；当S极磁感应强度低于释放点BRP时，芯片输出高电平。器件内置温度补偿电路和时钟逻辑电路，确保稳定的工作点和开关频率。它能够以极低的电流消耗提供单S极磁响应，工作电压范围为1.8V至5.5V，并提供SOT-23-3L和TO-92S封装。
商品特性
- 低功耗：25Hz版本为0.9uA@1.8V，100Hz版本为2.4uA@1.8V
- 宽工作电压范围：1.8V~5.5V
- 可选磁场阈值（Bop），提供50Gs高阈值选项
- 单S极磁场检测
- CMOS推挽输出
- 封装选项：SOT-23-3L，TO-92S
- 工作温度范围：-40℃~85℃
- 卓越的ESD性能：HBM 8KV
- 符合RoHS标准
应用领域
- 笔记本电脑和平板电脑开关检测
- TWS耳机
- 手机
- 电子锁
- 阀门位置检测
- 水表、气表、流量计
- 非接触式检测
