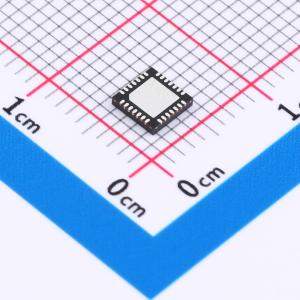

SL6243Q
USB2.0HUB芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- USB2.0 4口HUB芯片,MTT
- 品牌名称
- CoreChips(和芯润德)
- 商品型号
- SL6243Q
- 商品编号
- C48391680
- 商品封装
- QFN-28-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.2613克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB集线器 | |
| 类型 | 集线器 | |
| USB协议版本 | USB 2.0 | |
| 数据速率 | 12Mbps | |
| 工作电压 | 4V~5.25V | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 存储器接口 | I2C | |
| 工作电流 | 120mA | |
| 静态电流 | 2.5mA | |
| 通道数 | 4 | |
| 功能特性 | 端口状态监测；内部稳压器；端口电源开关控制；ESD保护；上电复位；过流保护；BC1.2协议支持 |
商品概述
SL6243Q是一款高集成度、高性能、低功耗的USB2.0集线器主控芯片。该芯片采用MTT技术，支持单电源5V供电，内部集成5V转3.3V和3.3V转1.2V的LDO，仅需外部添加滤波电容。芯片内置复位电路，并采用低功耗设计。它完美支持USB2.0高速（480MHz）、USB1.1全速（12MHz）和USB1.0低速（1.5MHz）模式。芯片集成一个支持HS/FS模式的上行端口和四个支持HS/FS/LS模式的下行端口，并集成了12MHz至480MHz的锁相环。采用多事务转换器技术，每个下行端口均具备一个事务转换器，当连接全速设备时，每个端口的带宽为12Mbps。芯片内置上行端口1.5KΩ上拉电阻、下行端口15KΩ下拉电阻以及45Ω高速终端电阻。集线器实现了一个控制端点（最大数据包大小为64字节）和一个中断端点（最大数据包大小为1字节）。支持自供电和总线供电模式，支持通过外部EEPROM自定义VID/PID信息，并支持BC1.2充电协议。支持GANG模式过流检测及相应的电源输出控制，支持5个指示灯及单个指示灯的选择方案。工作温度范围为-40℃至+85℃。
