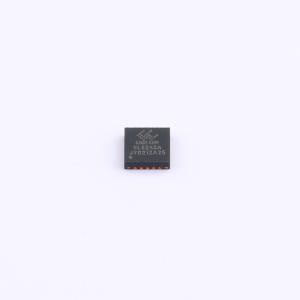

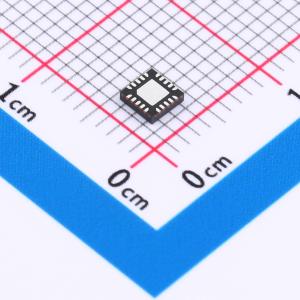

SL6243A
USB2.0HUB芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- USB2.0 4口HUB芯片,MTT
- 品牌名称
- CoreChips(和芯润德)
- 商品型号
- SL6243A
- 商品编号
- C48391681
- 商品封装
- QFN-20-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.2432克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB集线器 | |
| 类型 | 集线器 | |
| USB协议版本 | USB 2.0 | |
| 数据速率 | 12Mbps | |
| 工作电压 | 4V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 120mA | |
| 静态电流 | 2.5mA | |
| 通道数 | 4 | |
| 功能特性 | 内部稳压器；ESD保护；低功耗模式；上电复位；BC1.2协议支持 |
商品概述
该芯片采用单电源供电方式，供电电压为5V，内部集成5V转3.3V、3.3V转1.2V的电压转换功能，仅需在外部电源添加滤波电容。芯片内置复位电路，并采用低功耗设计。
商品特性
- 完美支持USB2.0高速（480MHz）、USB1.1全速（12MHz）和USB1.0低速（1.5MHz）模式
- 集成一个支持HS/FS模式的上行端口和四个支持HS/FS/LS模式的下行端口
- 集成12MHz至480MHz锁相环
- 采用多事务转换器技术，每个下行端口均具有一个事务转换器，当连接全速设备时，每个端口的带宽为12Mbps
- 内置上行端口1.5Kohm上拉电阻、下行端口15Kohm下拉电阻以及45ohm高速终端电阻
- 集线器实现了一个控制端点和一个中断端点
- 支持自供电和总线供电模式
- 支持BC1.2充电协议
- 支持上行端口状态指示灯
- 工作温度范围为-40°C至+85°C
