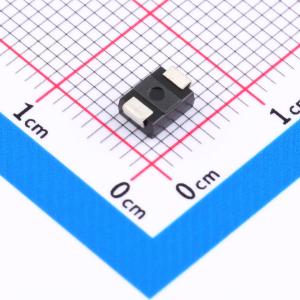

温馨提醒：图片仅供参考，商品以实物为准
SMBJ58CA
双向TVS 58V截止 峰值浪涌电流：6.41A@10/1000us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：塑料封装，绝缘强度优异。 SMBJ封装中的玻璃钝化芯片结。 出色的电压钳位能力。 低齐纳阻抗。 在10/1000μs波形上具有600W的峰值脉冲功率能力。 典型泄漏电流在13V以上小于1μA。应用：I/O接口，VCC总线。 电信
- 品牌名称
- PTTC(聚鼎)
- 商品型号
- SMBJ58CA
- 商品编号
- C48391569
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.2182克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 58V | |
| 钳位电压 | 93.6V | |
| 峰值脉冲电流(Ipp) | 6.41A@10/1000us | |
| 峰值脉冲功率(Ppp) | 600W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 71.2V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 塑料封装，绝缘强度优异。
- SMB封装内采用玻璃钝化芯片结。
- 具备优异的电压钳位能力。
- 齐纳阻抗低。
- 在10/1000μs波形下具备600W峰值脉冲功率能力。
- 在13V以上时，典型漏电流小于1μA。
- 响应时间极快，从0伏至VBR最小值通常小于1.0ps。
- 保证可承受高温焊接：265℃/10秒。
- MSL：JEDEC-J-STD-020，等级1。
应用领域
- I/O接口
- VCC总线
- 电信
- 工业和消费电子应用
- 继电器和电磁阀浪涌吸收
