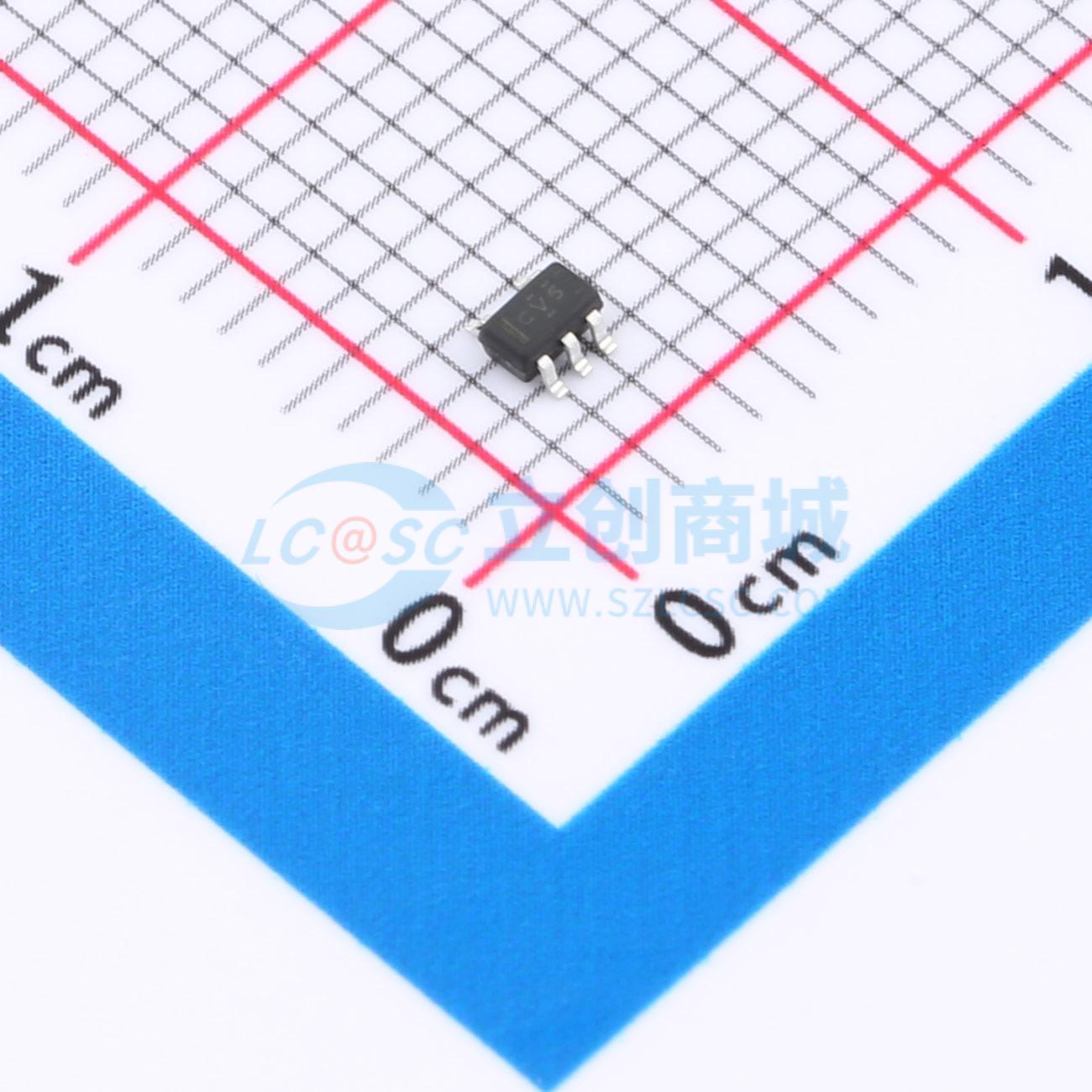

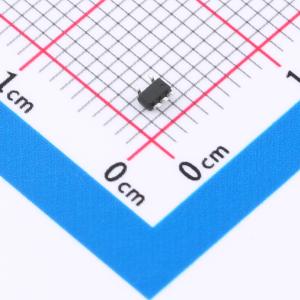

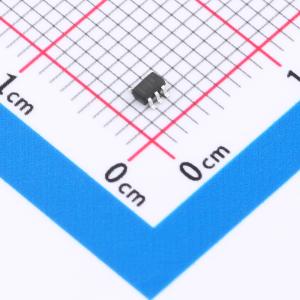

74LVC1G07CT05ARCQ
单路缓冲器/驱动器，漏极开路输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74LVC1G07 具有漏极开路输出的单通道 1.65V 至 5.5V 缓冲器
- 品牌名称
- GR(国睿)
- 商品型号
- 74LVC1G07CT05ARCQ
- 商品编号
- C48391415
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.035967克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | - | |
| 系列 | 74LVC | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | - | |
| 功能特性 | 掉电隔离；电平转换 |
商品概述
这款单缓冲器/驱动器设计用于1.65 V至5.5 V的VCC工作电压。74LVC1G07器件的输出为开漏结构，可与其他开漏输出连接，以实现低电平有效的线或或高电平有效的线与功能。其最大灌电流为32 mA。
商品特性
- 支持5 V VCC操作
- 输入和开漏输出可接受高达5.5 V的电压
- 支持电压向上或向下转换
- 低功耗，最大ICC为10 μA
- 在3.3 V电压下提供±24 mA输出驱动能力
- Ioff特性支持热插拔、部分断电模式以及防倒灌保护
