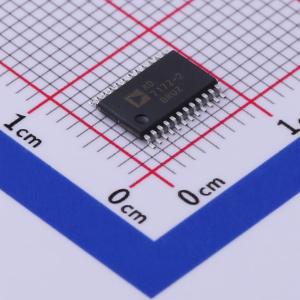

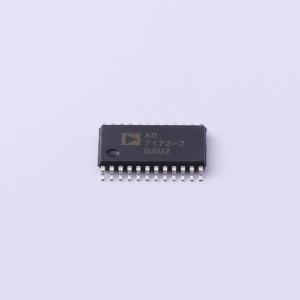

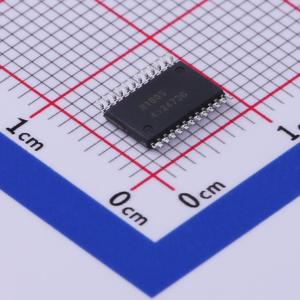

温馨提醒：图片仅供参考，商品以实物为准

AD7172-2BRUZ-RL7

集成真轨到轨缓冲器的低功耗、24位、31.25 kSPS、Σ-Δ型ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AD7172-2是一款智能型、低噪声、低功耗、多路复用的Σ-Δ型模数转换器(ADC)，具有2/4通道(全差分/单端)输入，可供低带宽信号使用。对于完全建立的数据，AD7172-2的最大通道扫描速率为6.21 kSPS [161 μs)。该器件的输出数据速率范围为1.25 SPS至31.25 kSPS。AD7172-2集成关键的模拟和数字信号调理模块，允许用户通过SPI对每一个使用中的模拟输入通道进行单独配置。模拟输入端和外部基准电压输入端的集成真轨到轨缓冲器可提供易于驱动的高阻抗输入。精密2.5 V低漂移（2 ppm/℃）带隙内部基准电压源(带输出基准电压缓冲器)增加了内嵌功能，以便减少外部元件数。数字滤波器允许以27.27 SPS输出数据速率提供50 Hz和60 Hz同时抑制。用户可根据应用中各通道的需求在不同滤波器选项间切换，并提供进一步的数字处理功能，比如失调和增益校准寄存器，这些器件也能按通道进行配置。通用输入/输出(GPIO)可控制外部多路复用器，并同步至ADC转换时序。AD7172-2的额定工作温度范围为 -40°C至 +105°C，提供24引脚TSSOP封装。
品牌名称: ADI(亚德诺)
商品型号: AD7172-2BRUZ-RL7
商品编号: C495344
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 0.133克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+105℃
	时钟/振荡器	内置
	时钟频率(fc)	2MHz
	基准电压源	内置
	基准电压源温漂	2ppm/℃
	温度传感器	内置
	ADC架构	Sigma-Delta
	数据速率	1.25Hz；31.25kHz

商品概述

AD7172-2是一款智能型、低噪声、低功耗、多路复用的Σ-Δ型模数转换器(ADC)，具有2/4通道(全差分/单端)输入，可供低带宽信号使用。对于完全建立的数据，AD7172-2的最大通道扫描速率为6.21 kSPS [161 μs)。该器件的输出数据速率范围为1.25 SPS至31.25 kSPS。 AD7172-2集成关键的模拟和数字信号调理模块，允许用户通过SPI对每一个使用中的模拟输入通道进行单独配置。模拟输入端和外部基准电压输入端的集成真轨到轨缓冲器可提供易于驱动的高阻抗输入。精密2.5 V低漂移（2 ppm/℃）带隙内部基准电压源(带输出基准电压缓冲器)增加了内嵌功能，以便减少外部元件数。数字滤波器允许以27.27 SPS输出数据速率提供50 Hz和60 Hz同时抑制。用户可根据应用中各通道的需求在不同滤波器选项间切换，并提供进一步的数字处理功能，比如失调和增益校准寄存器，这些器件也能按通道进行配置。通用输入/输出(GPIO)可控制外部多路复用器，并同步至ADC转换时序。 AD7172-2的额定工作温度范围为 -40°C至 +105°C，提供24引脚TSSOP封装。

商品特性

快速且灵活的输出速率：1.25 SPS至31.25 kSPS
通道扫描速率：6.21 kSPS/通道(161 μs建立时间)
17.2位无噪声分辨率(31.25 kSPS)
24位无噪声分辨率(5 SPS)
积分非线性(INL)：FSR的 ±z ppm
50 Hz和60 Hz抑制：85 dB，建立时间为50 ms
用户可配置的输入通道：2个全差分通道或4个单端通道交叉点多路复用器
2.5 V片内基准电压源(±2 ppm/℃漂移)
真正的轨到轨模拟和基准输入缓冲器
内部或外部时钟
电源：AVDD1 = 3.0 V至5.5 V，AVDD2 = IOVDD = 2 V至5.5 V分离电源，AVDD1和AVSS为 ±2.5 V或±1.65 V
ADC电流：1.5 mA
温度范围： -40°C至 +105°C
3或4线串行数字接口(SCLK上为施密特触发器)
串行端口接口(SPI)、QSPI、MICROWIRE和DSP兼容

应用领域

过程控制：PLC/DCS模块温度和压力测量
医疗与科学多通道仪器
色谱仪

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	31.25kHz
	通道数	2
	工作电压	3V~5.5V
	接口类型	SPI
	差分输入	是
	积分非线性	-
