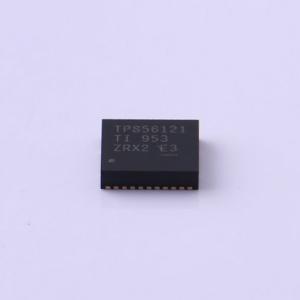

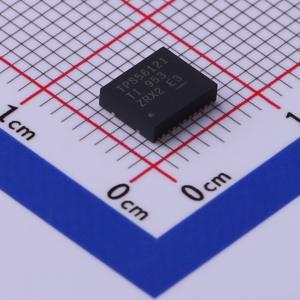

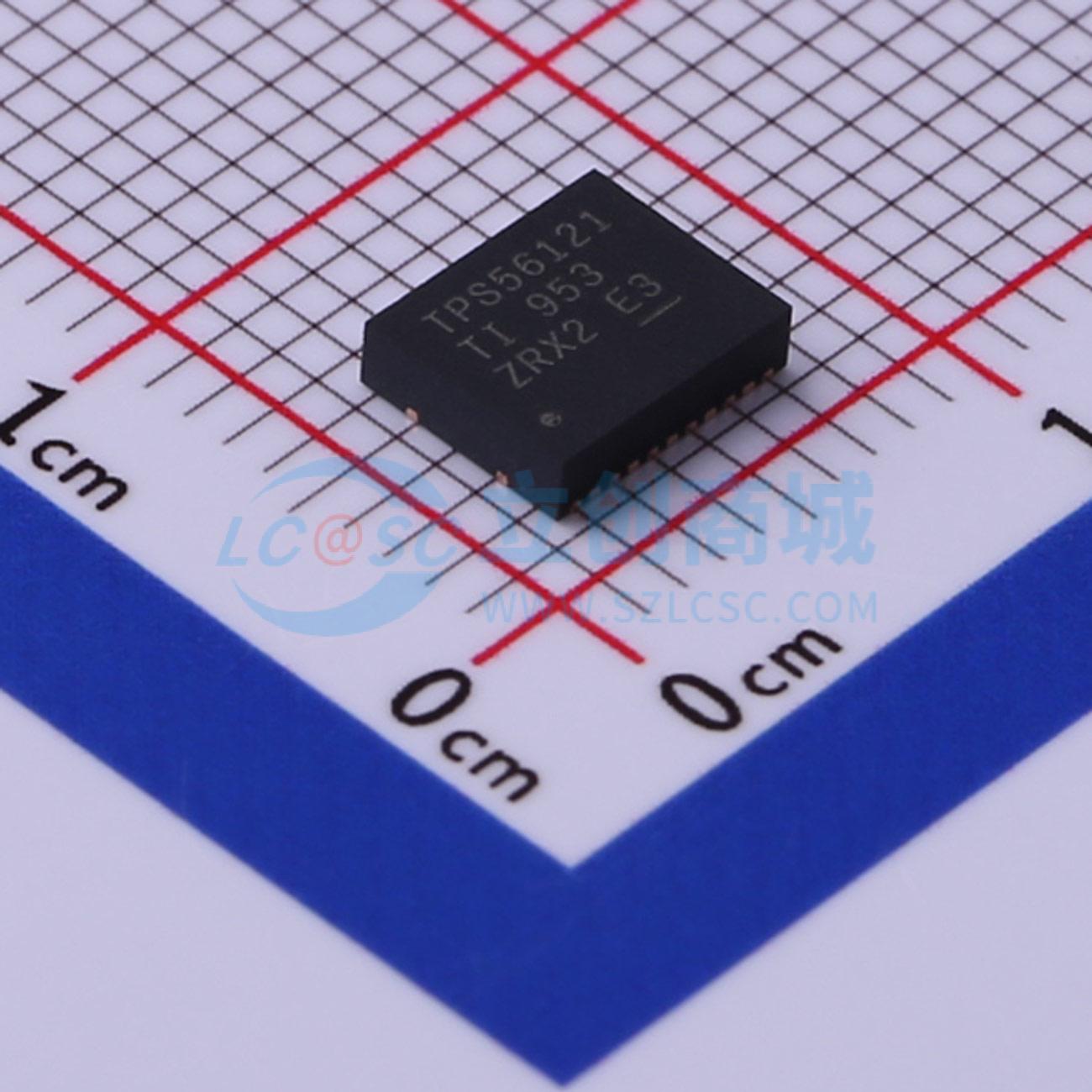

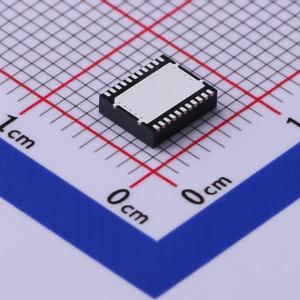

TPS56121DQPR

4.5V至14V输入、15A输出同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS56121 是一款高效率、高电流的同步降压转换器,设计用于从4.5V到14V的输入电压范围内工作,最大输出电流可达15A。该器件采用电压模式控制,并具有前向电压补偿,可在输入电压变化时快速响应。
品牌名称: TI(德州仪器)
商品型号: TPS56121DQPR
商品编号: C494501
商品封装: LSON-CLIP-22-EP(5x6)
包装方式: 编带
商品毛重: 0.343克(g)

商品参数

商品概述

TPS56121器件是一款高效、大电流同步降压转换器，设计用于4.5 V至14 V电源供电。该器件可在高达15 A的负载下产生低至0.6 V的输出电压。集成的NexFET功率MOSFET占用空间小且易于使用。该器件采用带电压前馈补偿的电压模式控制，可对输入电压变化立即做出响应。 TPS56121采用散热增强型22引脚PQFN (DQP) PowerPAD封装。该器件具备多种用户可编程功能，提供了设计灵活性，包括软启动、过流保护 (OCP) 电平以及环路补偿。OCP电平由一个连接在ILIM引脚与电路地之间的外部电阻进行编程。在初始上电序列期间，器件进入校准周期，测量ILIM引脚的电压，并设置内部OCP电压电平。在工作期间，将编程的OCP电压电平与低端FET导通时的压降进行比较，以确定是否存在过流情况，然后进入关断/重启周期，直到故障排除。

商品特性

4.5 V至14 V输入电压范围
采用功率模块技术
高达15 A输出电流
300 kHz、500 kHz和1 MHz固定频率可选
高端和低端MOSFET导通电阻 (RDS(on)) 检测
可编程软启动
600 mV参考电压，精度为1%
带前馈的电压模式控制
支持预偏置输出
热关断
22引脚5 mm x 6 mm PQFN PowerPAD封装

应用领域

负载点 (POL) 电源模块
用于电信和网络应用的高密度DC-DC转换器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~14V
	输出电压	600mV~13.02V
	输出电流	15A
	开关频率	300kHz；500kHz；950kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.5mA
	开关管(内置/外置)	内置
	输出类型	可调
