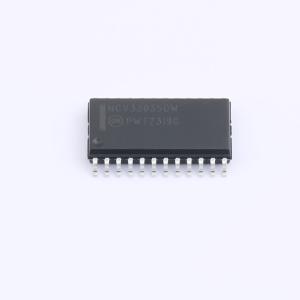

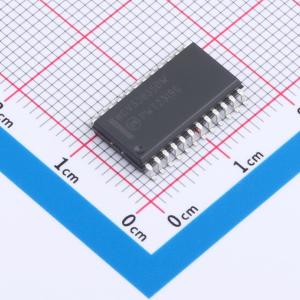

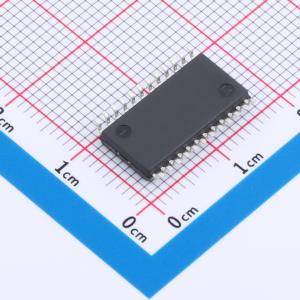

NCV33035DWR2G

无刷直流电机控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MC33035是一款高性能的第二代单片无刷直流电机控制器，包含实现全功能开环三相或四相电机控制系统所需的所有有源功能。该器件包括一个用于正确换相排序的转子位置解码器、一个能够为传感器供电的温度补偿基准源、一个频率可编程的锯齿波振荡器、三个集电极开路高端驱动器和三个大电流图腾柱低端驱动器，非常适合驱动功率MOSFET。还具备保护功能，包括欠压锁定、带有可选延时锁存关断模式的逐周期电流限制、内部热关断以及一个可与微处理器控制系统接口的独特故障输出。典型的电机控制功能包括开环速度控制、正反转、运行使能和动态制动。MC33035设计用于60°/300°或120°/240°电气传感器相位，还能高效控制有刷直流电机。MC33035是一系列高性能单片无刷直流电机控制器之一。它包含实现全功能、开环、三相或四相电机控制系统所需的所有功能。此外，该控制器也可用于控制有刷直流电机。采用双极模拟技术制造，在恶劣的工业环境中具有高度的性能和耐用性。MC33035包含一个用于正确换相排序的转子位置解码器、一个能够为传感器供电的温度补偿基准源、一个频率可编程的锯齿波振荡器、一个完全可访问的误差放大器、一个脉宽调制比较器、三个集电极开路高端驱动输出和三个大电流图腾柱低端驱动输出，非常适合驱动功率MOSFET。MC33035具备的保护功能包括欠压锁定、带有可选延时锁存关断模式的逐周期电流限制、内部热关断以及一个可轻松与微处理器控制器接口的独特故障输出。典型的电机控制功能包括开环速度控制、正反转、运行使能和动态制动。此外，MC33035有一个60°/120°选择引脚，可将转子位置解码器配置为接受60°或120°传感器电气相位输入。
品牌名称: onsemi(安森美)
商品型号: NCV33035DWR2G
商品编号: C494729
商品封装: SOIC-24-300mil
包装方式: 编带
商品毛重: 0.76克(g)

商品参数

商品概述

MC33035是一款高性能的第二代单片无刷直流电机控制器，包含实现全功能开环三相或四相电机控制系统所需的所有有源功能。该器件包括一个用于正确换相排序的转子位置解码器、一个能够为传感器供电的温度补偿基准源、一个频率可编程的锯齿波振荡器、三个集电极开路高端驱动器和三个大电流图腾柱低端驱动器，非常适合驱动功率MOSFET。还具备保护功能，包括欠压锁定、带有可选延时锁存关断模式的逐周期电流限制、内部热关断以及一个可与微处理器控制系统接口的独特故障输出。典型的电机控制功能包括开环速度控制、正反转、运行使能和动态制动。MC33035设计用于60°/300°或120°/240°电气传感器相位，还能高效控制有刷直流电机。 MC33035是一系列高性能单片无刷直流电机控制器之一。它包含实现全功能、开环、三相或四相电机控制系统所需的所有功能。此外，该控制器也可用于控制有刷直流电机。采用双极模拟技术制造，在恶劣的工业环境中具有高度的性能和耐用性。MC33035包含一个用于正确换相排序的转子位置解码器、一个能够为传感器供电的温度补偿基准源、一个频率可编程的锯齿波振荡器、一个完全可访问的误差放大器、一个脉宽调制比较器、三个集电极开路高端驱动输出和三个大电流图腾柱低端驱动输出，非常适合驱动功率MOSFET。 MC33035具备的保护功能包括欠压锁定、带有可选延时锁存关断模式的逐周期电流限制、内部热关断以及一个可轻松与微处理器控制器接口的独特故障输出。典型的电机控制功能包括开环速度控制、正反转、运行使能和动态制动。此外，MC33035有一个60°/120°选择引脚，可将转子位置解码器配置为接受60°或120°传感器电气相位输入。

商品特性

10至30 V工作电压
欠压锁定
6.25 V基准源，可提供传感器电源
完全可访问的误差放大器，适用于闭环伺服应用
大电流驱动器可控制外部三相MOSFET桥
逐周期电流限制
引出式电流检测基准
内部热关断
可选60°/300°或120°/240°传感器相位
可通过外部MOSFET H桥高效控制有刷直流电机
带有NCV前缀，适用于汽车及其他有特殊场地和控制变更要求的应用；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
提供无铅封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	半桥数量	3

	属性	参数值
	输出电流	100mA
	工作电压	10V~30V
	工作温度	-40℃~+125℃
