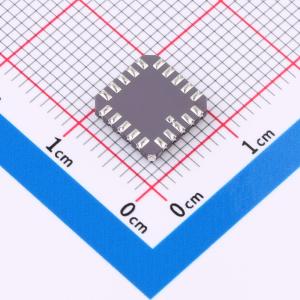

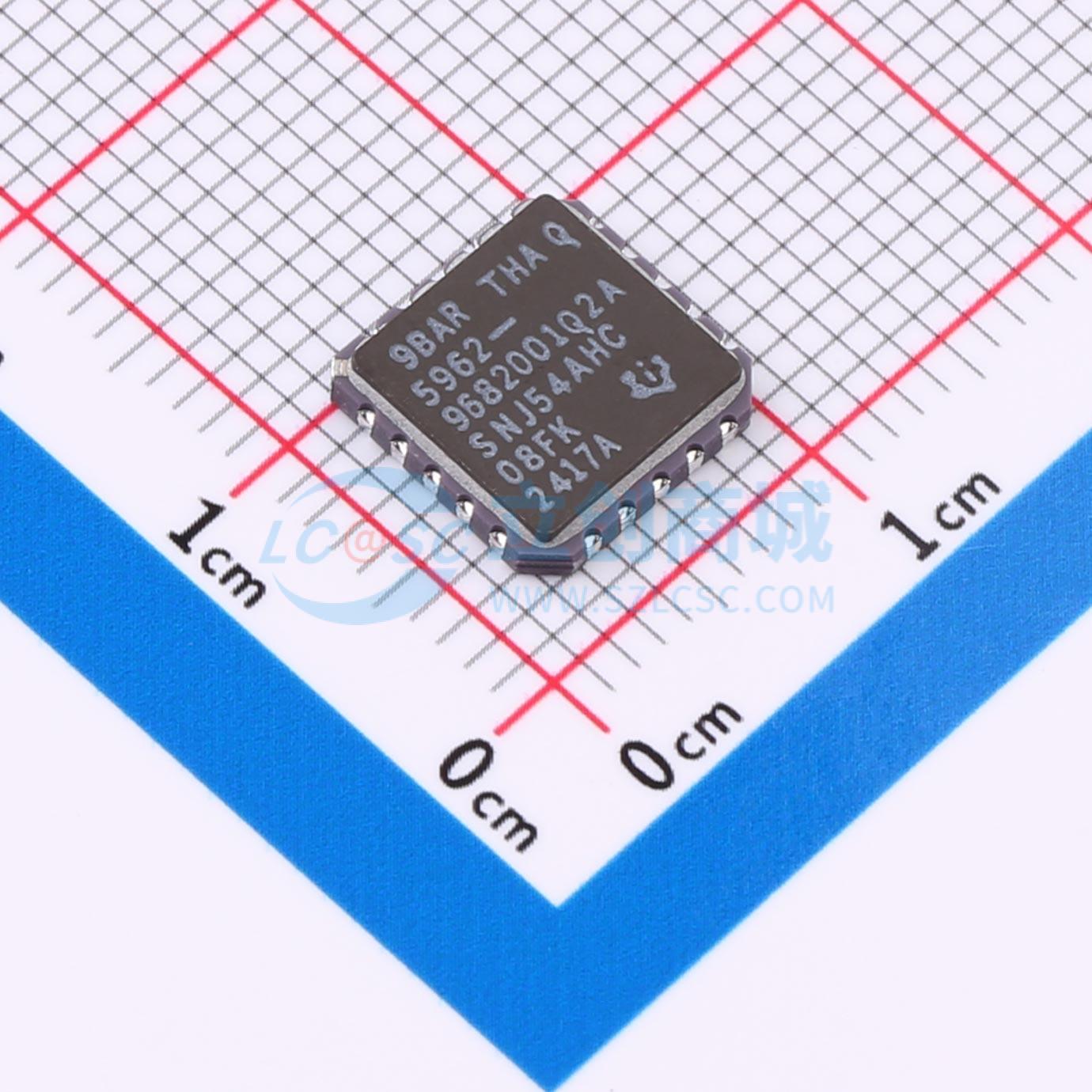

温馨提醒：图片仅供参考，商品以实物为准
SNJ54AHC08FK
四通道2输入正与门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN54AHC08 4 通道、双输入、2V 至 5.5V 高速 (9ns) 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SNJ54AHC08FK
- 商品编号
- C4471823
- 商品封装
- LCC-20(8.9x8.9)
- 包装方式
- 管装
- 商品毛重
- 0.433333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA | |
| 输入高电平(VIH) | 2.1V；1.5V；3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV；500mV；1.65V | |
| 输出高电平(VOH) | 2.9V；4.4V；1.9V | |
| 输出低电平(VOL) | 100mV | |
| 传播延迟(tpd) | 9ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 |
商品概述
SNx4AHC08器件是四路双输入正与门。此类器件以正逻辑执行布尔函数 Y = A · B 或 Y = ¬(A + B)。
商品特性
- 2V 至 5.5V 的工作范围
- 闩锁性能超过 250mA，符合 JESD 17 规范
- ESD 保护性能超过 JESD 22 规范要求
