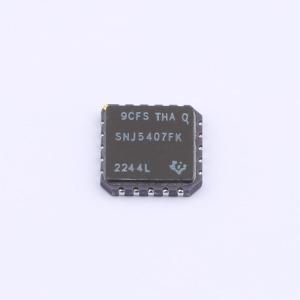

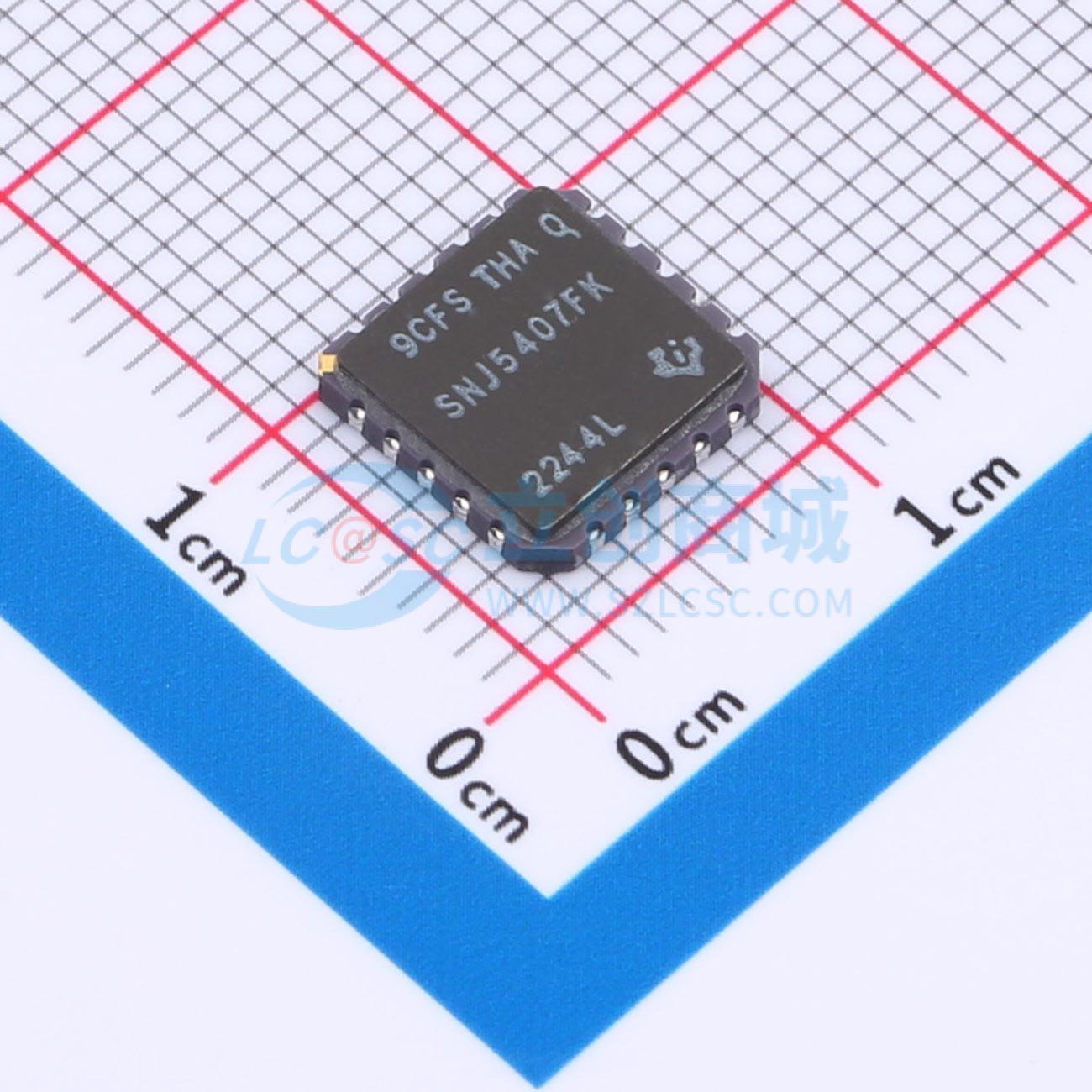

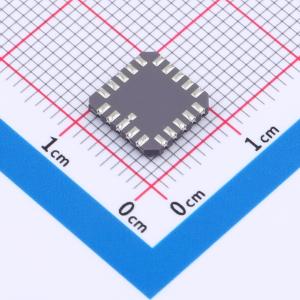

SNJ5407FK
带集电极开路高压输出的六路缓冲器和驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN5407 具有 30V 容限集电极开路输出的 六通道、4.5V 至 5.5V 双极性缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SNJ5407FK
- 商品编号
- C4471874
- 商品封装
- LCC-20(8.9x8.9)
- 包装方式
- 管装
- 商品毛重
- 1.666667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | - | |
| 门电路数量 | 6 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 41mA | |
| 灌电流(IOL) | 40mA | |
| 拉电流(IOH) | 250uA | |
| 输入高电平(VIH) | 2V~5.5V | |
| 输入低电平(VIL) | 800mV~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 0V~30V | |
| 输出低电平(VOL) | 400mV~700mV | |
| 系列 | - | |
| 传播延迟(tpd) | 30ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 1 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 开路集电极 |
商品概述
SNx407和SNx417是带有集电极开路高压输出的六缓冲器与驱动器，属于TTL器件，可用于连接高电平电路例如MOS电路，也可用于驱动大电流负载例如指示灯或继电器，还可用作驱动TTL输入的缓冲器。SN5407和SN7407器件的最小击穿电压为30V，SN5417和SN7417器件的最小击穿电压为15V。SN5407和SN5417的最大灌电流为30mA，SN7407和SN7417的最大灌电流为40mA。器件采用正逻辑，实现Y=A的布尔功能，完全兼容大多数TTL系列。输入带有二极管钳位，可减小传输线效应，简化设计。典型功耗为145mW，平均传输延迟时间为14ns。
商品特性
- 可将TTL电压电平转换为MOS电平
- 具备高灌电流能力设计
- 可作为集电极开路驱动器驱动指示灯
- 输入与大多数TTL电路完全兼容
- 输入采用二极管钳位设计，可减小传输线效应，简化设计
- 采用正逻辑实现Y=A布尔功能，兼容多数TTL系列
应用领域
- 便携式音频底座
- 蓝光播放器和家庭影院
- MP3播放器或录音机
- 个人数字助理PDA
- 电信与服务器交直流电源的模拟、数字单控制器
- 客户端及企业级固态硬盘SSD
- 液晶、数字、高清电视HDTV
- 企业级平板设备
- 服务器视频分析
- 无线耳机、键盘和鼠标
