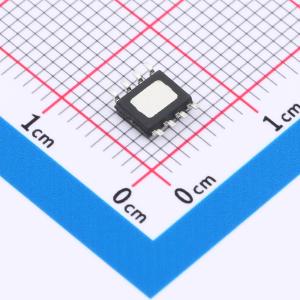

温馨提醒：图片仅供参考，商品以实物为准

MP2489DN-LF-Z

宽输入电压范围6V-60V的降压型白光LED驱动器

SMT扩展库PCB免费打样

描述: 是一款采用连续电流模式设计的高效降压转换器，用于在 6V-60V 的宽输入电压下驱动高亮度发光二极管 (LED)。采用滞环控制架构来调节高精度 LED 电流，该电流通过外部高端电流检测电阻进行测量。此外，这种控制方案可在无需环路补偿的情况下实现优化的电路稳定性和极快的响应时间。其低 202mV 的平均反馈电压可降低功耗并提高转换器效率。通过 DIM 引脚实现 PWM 和模拟调光。具备热过载保护功能，可防止在输出过载时受损。提供小尺寸的 QFN6 (3x 3mm)、TSOT23-5 和 SOIC8E 封装。
品牌名称: MPS(芯源)
商品型号: MP2489DN-LF-Z
商品编号: C493295
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.1256克(g)

商品参数

商品概述

MP2489 是一款连续电流模式设计的，用于驱动高亮度发光二极管 (LED) 的高效率降压转换器，输入电压范围为 6V–60V。MP2489 采用滞后控制架构来调节高精度的 LED 电流，该电流通过外部高侧电流感应电阻进行测量。此外，该控制方案提供了优化的电路稳定性和非常快的响应时间，而无需环路补偿。其低 202mV 平均反馈电压降低了功耗，提高了转换器效率。MP2489 实现了 PWM 和模拟调光，并带有 DIM 引脚。MP2489 包含热过载保护，防止输出过载时损坏。MP2489 有小型 QFN6 (3x 3mm)、TSOT23-5 和 SOIC8E 封装。

应用领域

低压卤素灯替换
低压通用照明
汽车/装饰LED照明
标识/应急照明
LED背光

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	6V~60V
	开关频率	600kHz
	通道数	1
	输出电流	1A

	属性	参数值
	调光	模拟；PWM
	特性	过温保护(OTP)；短路保护(SCP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
