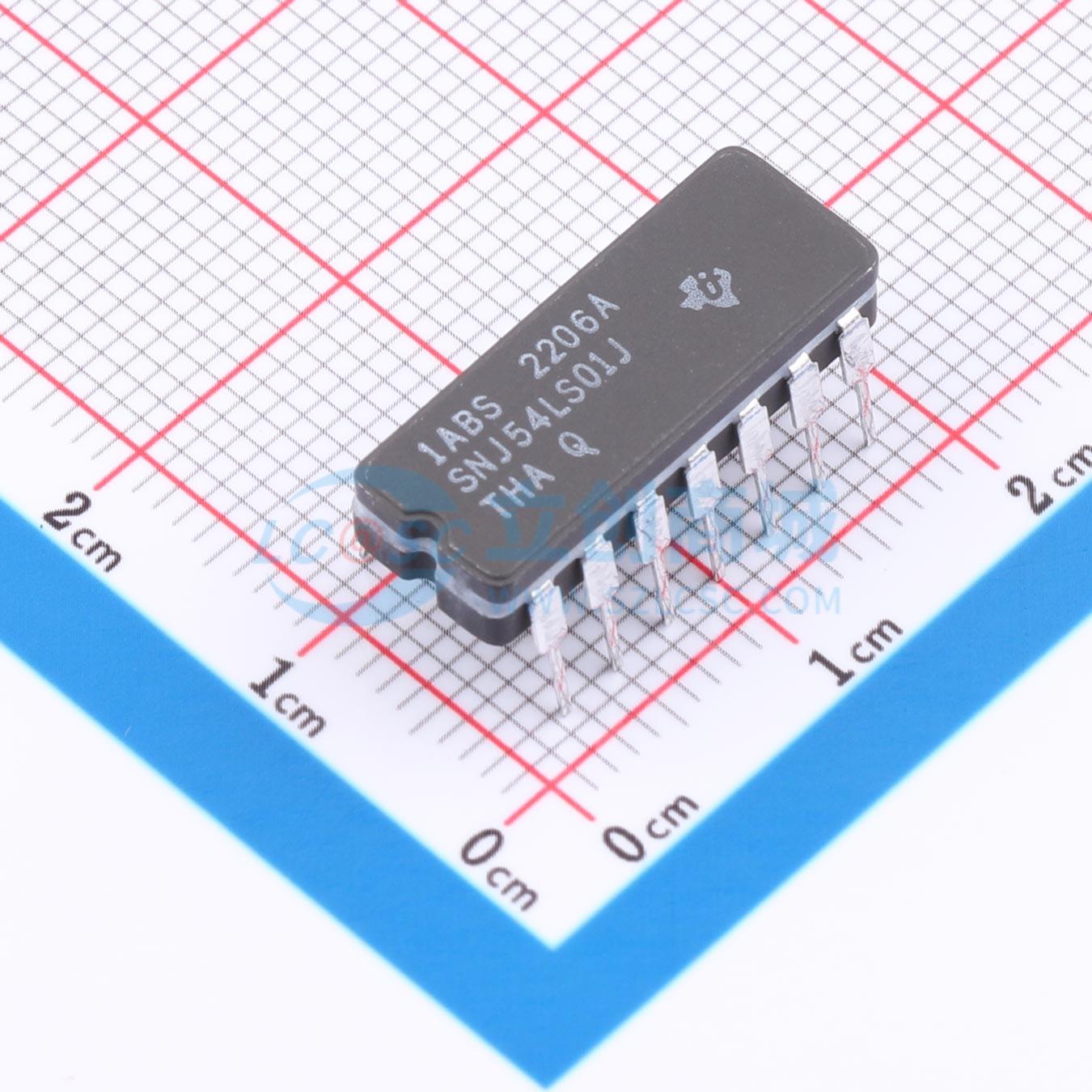

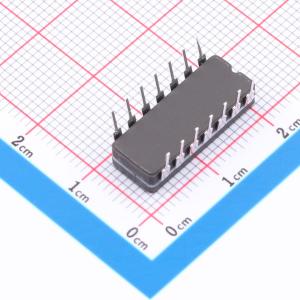

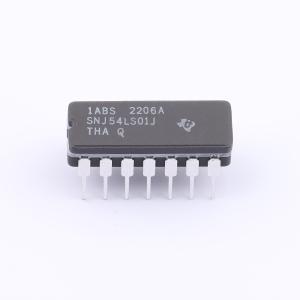

SNJ54LS01J
四路2输入正逻辑与非门，开集电极输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN54LS01 具有集电极开路输出的 4 通道、双输入、4.5V 至 5.5V 双极与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SNJ54LS01J
- 商品编号
- C4470201
- 商品封装
- CDIP-14
- 包装方式
- 管装
- 商品毛重
- 76.766667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 100uA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 700mV | |
| 输出高电平(VOH) | 5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出低电平(VOL) | 400mV | |
| 系列 | 54LS | |
| 传播延迟(tpd) | 32ns@5V,15pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | - | |
| 输出类型 | 开路集电极 |
商品概述
这些器件包含四个独立的2输入与非门。开漏输出需要上拉电阻才能正常工作。它们可连接至其他开漏输出，以实现低电平有效线或或高电平有效线与功能。开漏器件通常用于产生更高的VOH电平。SN7401和SN74LS01的额定工作温度范围为0℃ 至 70℃。
商品特性
- 封装选项包括塑料小外形封装、陶瓷芯片载体和平装封装，以及塑料和陶瓷双列直插封装（DIP）
