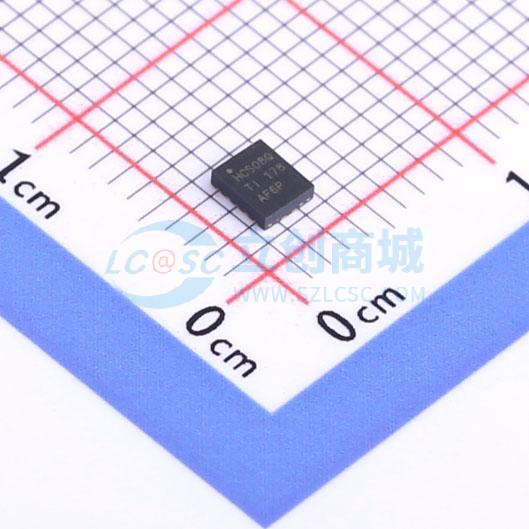

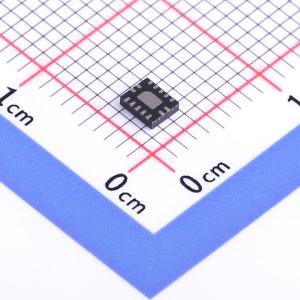

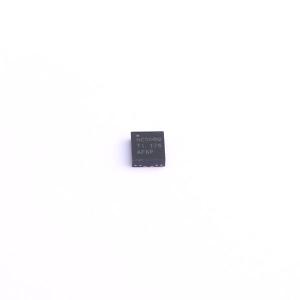

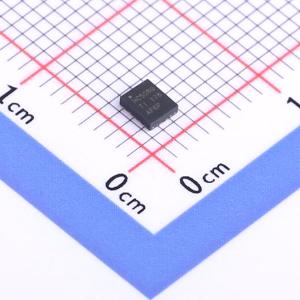

温馨提醒：图片仅供参考，商品以实物为准
SN74HCS08QBQARQ1
具有施密特触发输入的汽车类四路2输入与门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HCS08-Q1 具有施密特触发输入的汽车类 4 通道、2 输入、2V 至 6V 高速 (12ns) 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCS08QBQARQ1
- 商品编号
- C4470281
- 商品封装
- WQFN-14(2.5x3)
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 100nA | |
| 灌电流(IOL) | 7.8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 7.8mA | |
| 输出高电平(VOH) | 4.3V；5.4V~5.75V；1.9V | |
| 输出低电平(VOL) | 220mV~330mV；2mV；100mV~300mV | |
| 传播延迟(tpd) | 9ns@6V | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
商品概述
此器件包含四个具有施密特触发输入的独立双输入与门。每个逻辑门以正逻辑执行布尔函数 Y = A 与 B。施密特触发输入可实现慢速或高噪声输入信号，低功耗，电压为 6V 时，输出驱动为 ±7.8 mA。
商品特性
- 符合面向汽车应用的 AEC - Q100 标准
- 器件温度等级 1：– 40℃ 至 +125℃ ，TA
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C6
- 宽工作电压范围：2V 至 6V
应用领域
- 将电源正常信号相结合将使能信号相结合
