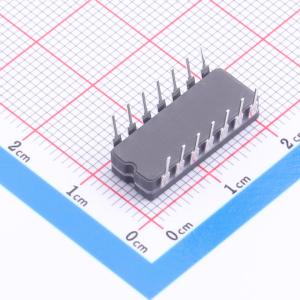

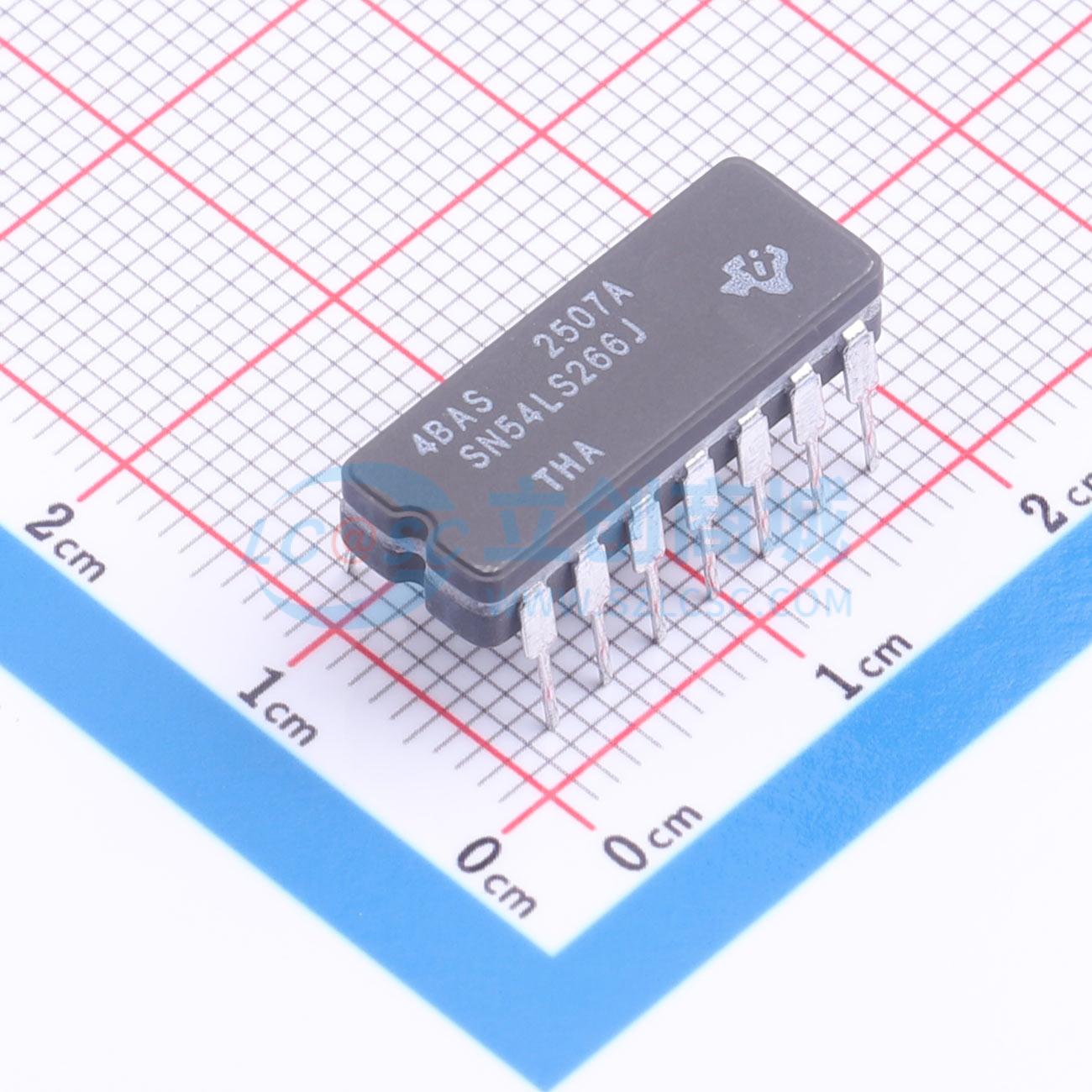

SN54LS266J
SN54LS266J
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN54LS266 具有集电极开路输出的 4 通道、双输入、4.5V 至 5.5V 双极异或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN54LS266J
- 商品编号
- C4470141
- 商品封装
- CDIP-14
- 包装方式
- 管装
- 商品毛重
- 88.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 同或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 13mA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 100uA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 700mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 400mV | |
| 系列 | 74LS | |
| 传播延迟(tpd) | 30ns@5V,15pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | - | |
| 输出类型 | 开路集电极 |
商品概述
LS266包含四个独立的2输入异或非门，带有集电极开路输出，集电极开路输出允许将多个输出绑定在一起，用于实现多位比较，逻辑关系为Y = 非(A + B) = AB + 非A非B。产品包含SN54LS266、SN74LS266两种型号，对应不同封装类型。最大额定值（除非另有说明，工作自由空气温度范围内）：电源电压VCC为7V，输入电压为7V；工作自由空气温度范围：SN54LS266为-55℃~125℃，SN74LS266为0℃~70℃；存储温度范围为-65℃~150℃。典型参数测试条件为VCC=5V，环境温度TA=25℃。
商品特性
- 可用作4位数字比较器
- 输入配备钳位二极管，可简化系统设计
- 与大多数TTL电路完全兼容
- 集成四个独立的2输入异或非门
- 采用集电极开路输出结构，支持多输出绑定实现多位比较
应用领域
- 数字比较电路领域
