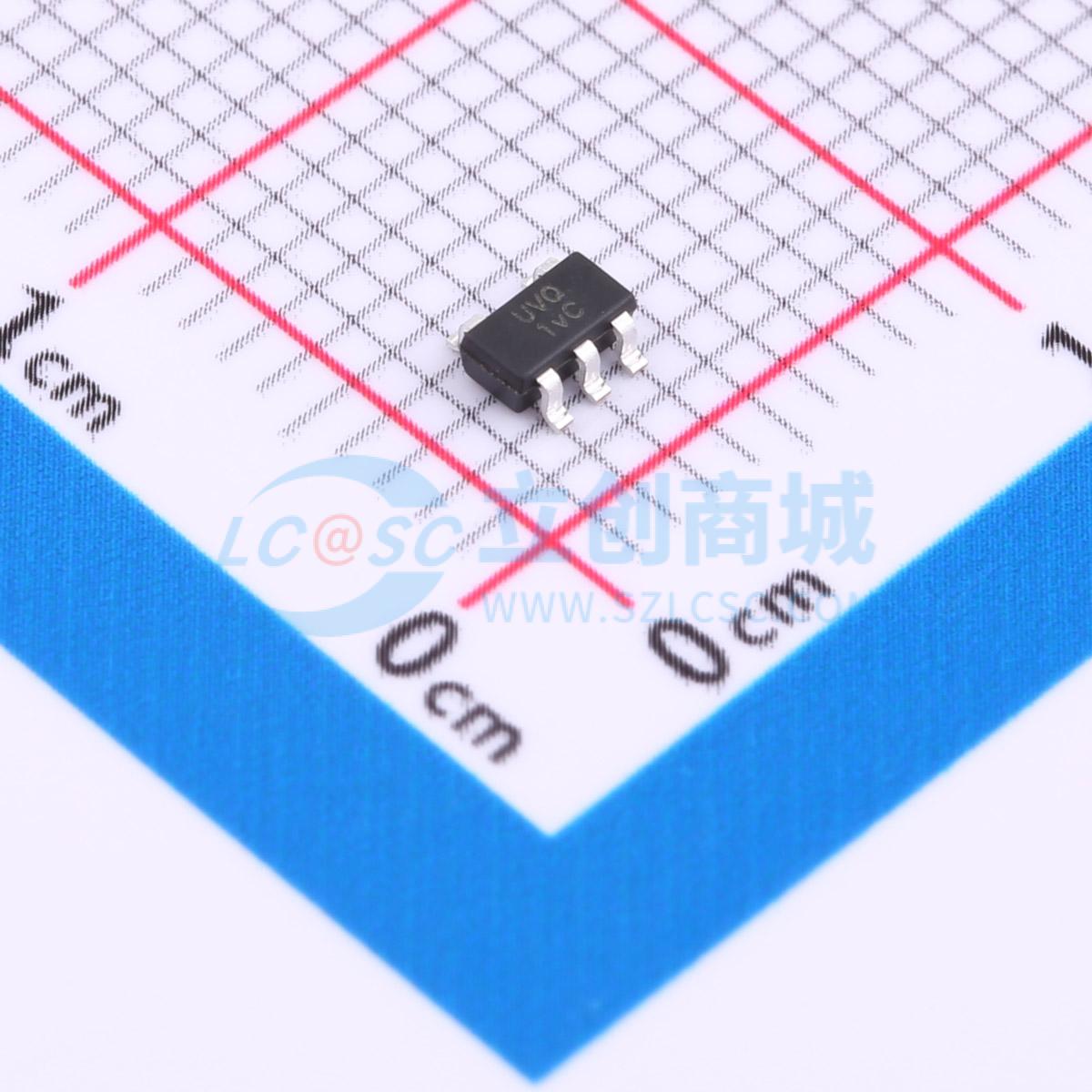

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G08QW5-7
单路，二输入正与门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74LVC1G08Q是一款符合汽车应用标准的单路2输入正与门，具有标准推挽输出。该器件设计的电源电压范围为1.65V至5V。
- 品牌名称
- DIODES(美台)
- 商品型号
- 74LVC1G08QW5-7
- 商品编号
- C4469390
- 商品封装
- SOT-25
- 包装方式
- 编带
- 商品毛重
- 0.056223克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | 1.9V；3.4V；1.7V；950mV；2V | |
| 输出低电平(VOL) | 100mV；600mV；700mV；800mV；450mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 5.5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
应用领域
- 电压电平转换
- 通用逻辑
- 关机信号隔离
- 温度范围符合Grade 1标准的汽车应用
- 工业计算/控制/自动化
- 高可靠性网络/通信
- 工业/农业设备
