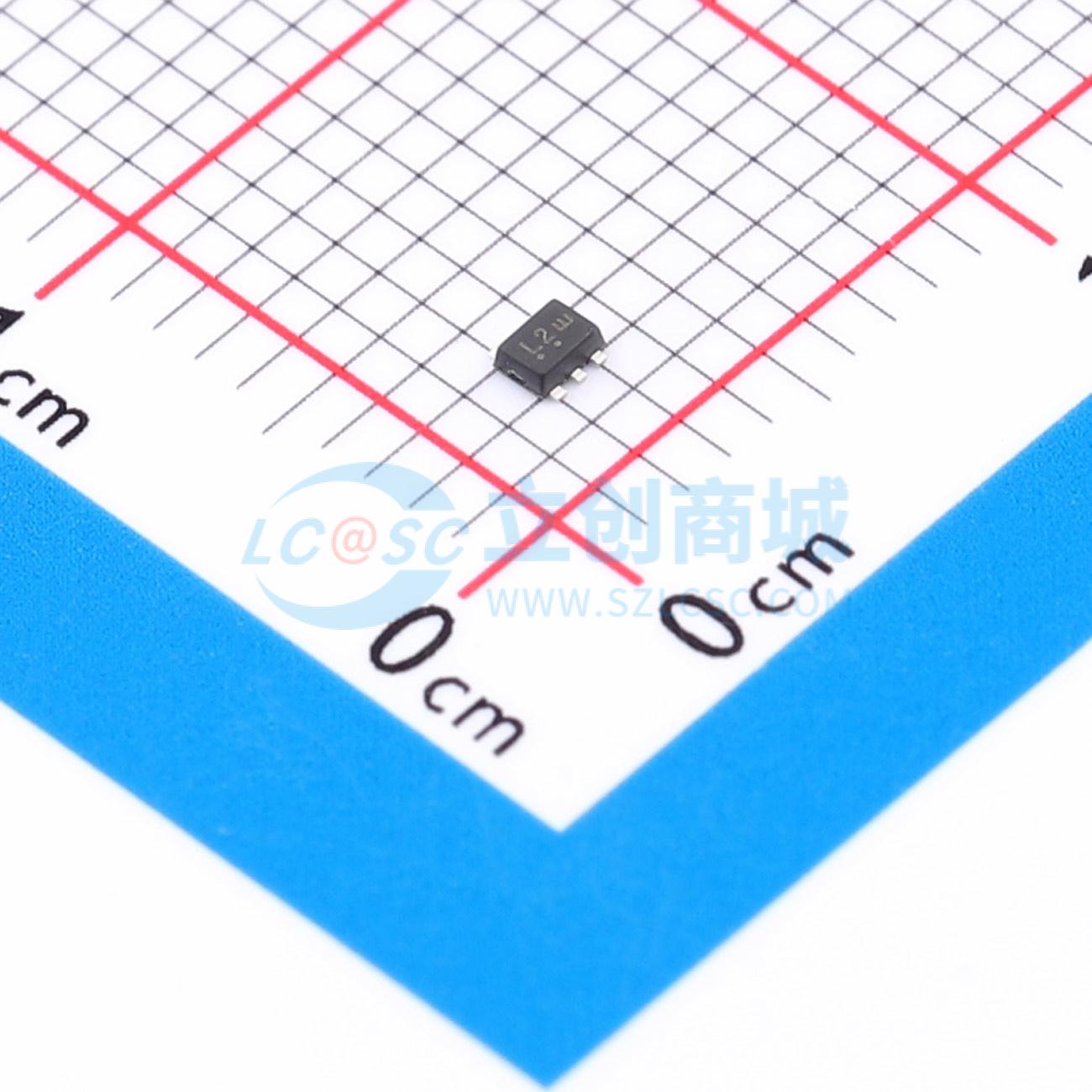

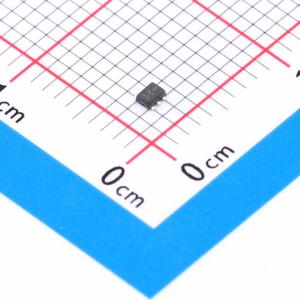

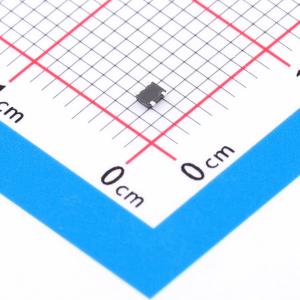

NL17SZ08XV5T2GH
单2输入与门，适用于小尺寸封装，输入/输出过压耐受，支持部分掉电保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- NL17SZ08XV5T2GH
- 商品编号
- C4469396
- 商品封装
- SOT-553-5
- 包装方式
- 袋装
- 商品毛重
- 0.494克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.29V；3.8V；1.9V；2.4V；2.3V；2.2V | |
| 输出低电平(VOL) | 300mV；400mV；550mV；100mV；240mV | |
| 系列 | - | |
| 传播延迟(tpd) | 4.5ns@5.5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入 |
商品概述
NL17SZ08是一款采用超小封装的单2输入与门。
商品特性
- 设计用于1.65 V至5.5 V VCC电压下工作
- 在VCC = 5 V（典型值）时，传输延迟tPD为2.7 ns
- 输入/输出可承受高达5.5 V的过电压
- IOFF支持部分掉电保护
- 在3.0 V时，源/灌电流为24 mA
- 提供SC - 88A、SC - 74A、SOT - 553、SOT - 953和UDFN6封装
- 芯片复杂度小于100个FET
- 带 - Q后缀适用于汽车及其他需要独特产地和控制变更要求的应用；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR）且符合RoHS标准
应用领域
- 汽车应用
