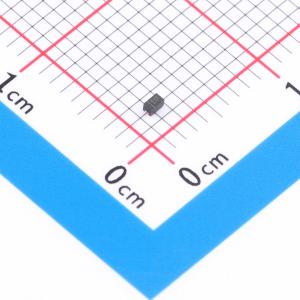

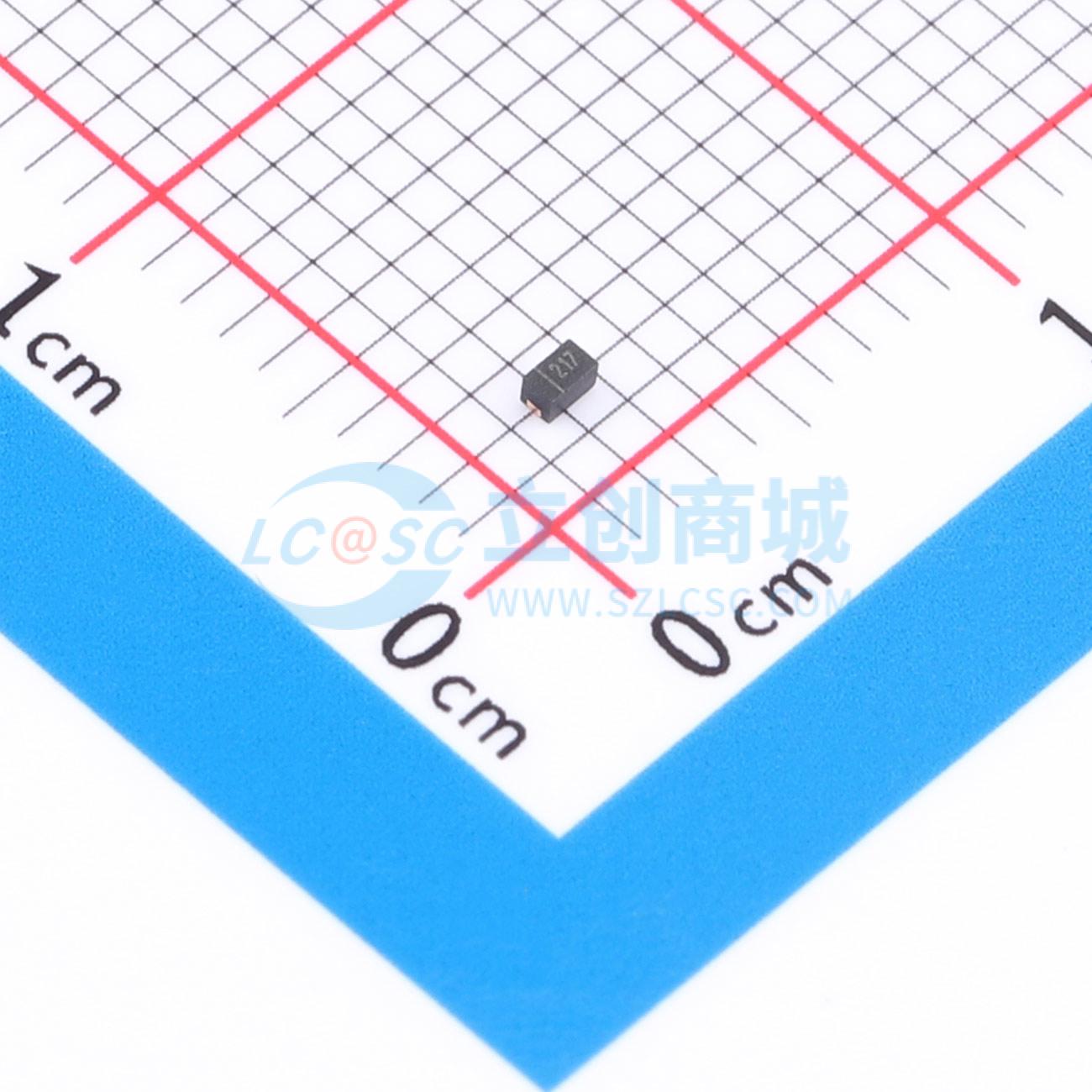

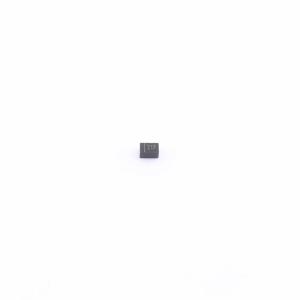

温馨提醒：图片仅供参考，商品以实物为准
MSWSE-020-05
硅PIN二极管开关元件，小尺寸、宽带性能、低插入损耗，适用于开关应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MACOM
- 商品型号
- MSWSE-020-05
- 商品编号
- C4467959
- 商品封装
- 0503
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 通用二极管 | |
| 二极管配置 | 独立式 | |
| 正向压降(Vf) | 950mV@50mA | |
| 直流反向耐压(Vr) | 250V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | - | |
| 反向电流(Ir) | - | |
| 非重复峰值浪涌电流 (Ifsm) | - | |
| 工作结温范围 | - |
商品概述
MSWSE - 020 - 05是一款单刀单掷PIN二极管开关元件，专为中等入射功率应用设计，连续波功率最高可达20 W。它在低于0.5 GHz的频率下具有低插入损耗和中等隔离度。 0503（模塑塑料DFN封装） 电气规格：环境温度TA = +25°C
商品特性
- 尺寸小（50×30密耳）
- 宽带性能高达1 GHz，支持最高20 W功率
- 低插入损耗，在高达1 GHz的频率下为0.05 dB
- 是开关应用的经济有效选择
- 符合RoHS标准
应用领域
工业、科学和医疗频段（ISM）
