TPS2816

TPS28xx单通道高速MOSFET驱动器能够向高容性负载提供高达2A的峰值电流。通过使用BiCMOS输出可实现高开关速度（典型的tΓ和tf = 14ns）。典型的阈值开关电压为VCC的2/3和1/3。该设计从本质上最小化了直通电流。

TPS2816、TPS2817、TPS2818和TPS2819器件上配备了一个稳压器，允许在14V至40V的电源输入下工作。只要功耗不超过封装限制，稳压器输出可用于为其他电路供电。如果不需要稳压器，应将VDD（稳压器输入）连接到VCC。TPS2816和TPS2817输入电路包含一个有源上拉电路，使用集电极开路PWM控制器时无需外部电阻。TPS2818和TPS2819与TPS2816和TPS2817相同，只是省略了有源上拉电路。TPS2828和TPS2829与TPS2818和TPS2819相同，只是省略了内部电压稳压器，当输入为高或低电平时，静态电流可降至小于15μA。

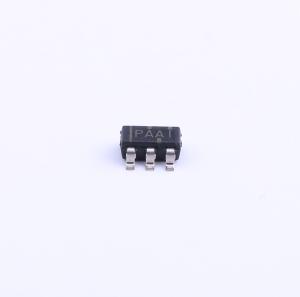

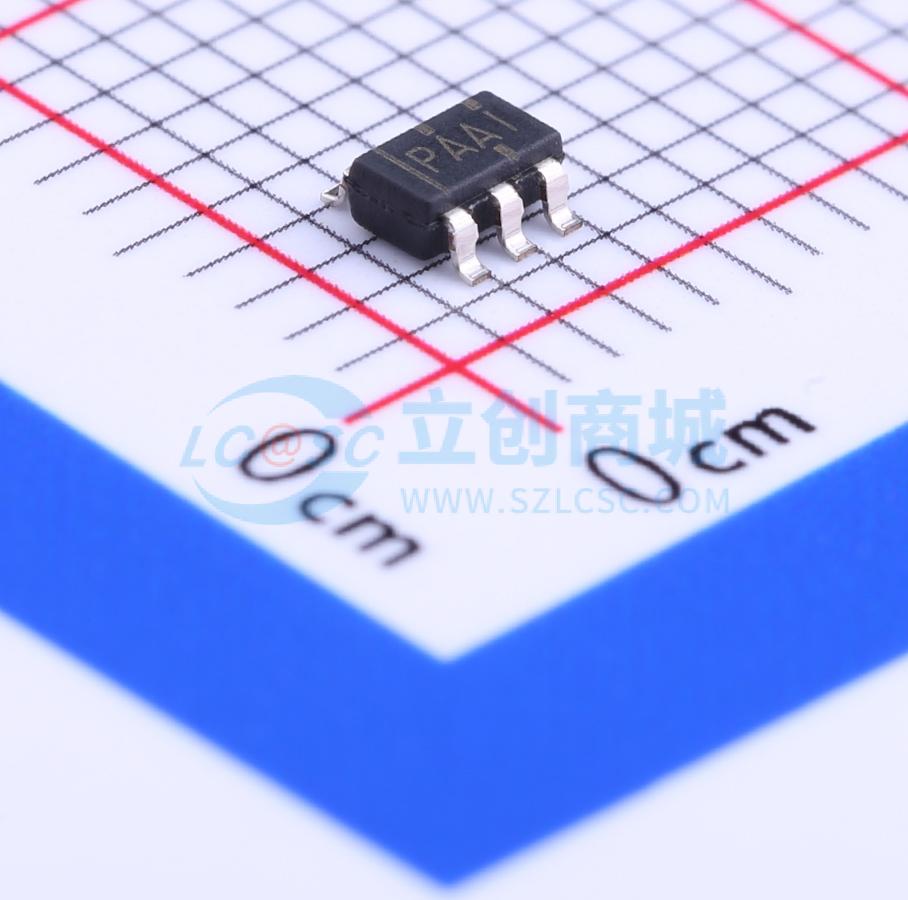

TPS28xx系列器件采用5引脚SOT - 23（DBV）封装，工作环境温度范围为 - 40°C至125°C。

• ICC最大15μA（TPS2828、TPS2829）
• 最大上升/下降时间25ns，最大传播延迟40ns（1nF负载）
• 峰值输出电流2A
• 驱动器电源电压范围4V至14V；内部稳压器将范围扩展至40V（TPS2816、TPS2817、TPS2818、TPS2819）
• 5引脚SOT - 23封装
• 环境温度工作范围 - 40°C至125°C
• 高度抗闩锁
