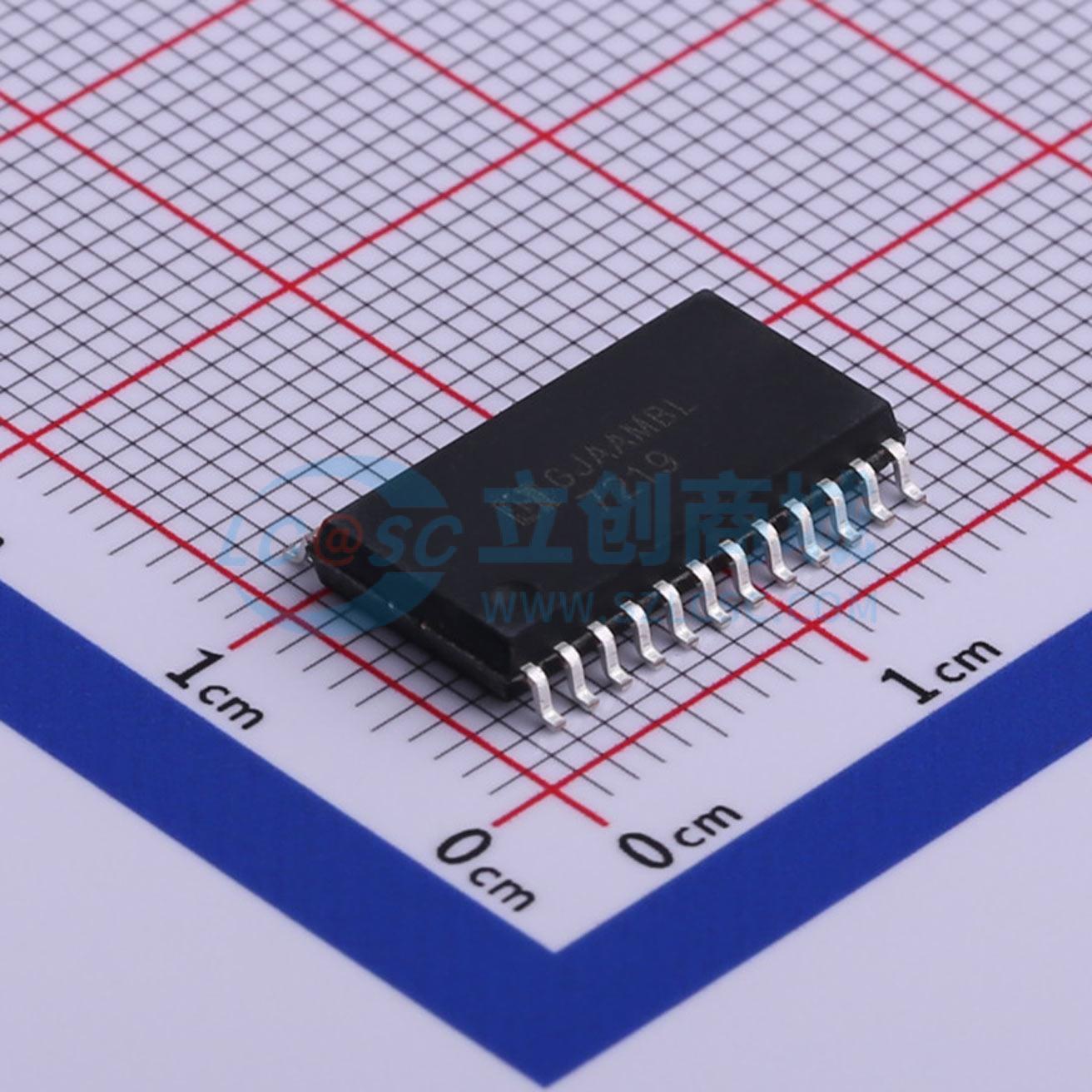

温馨提醒：图片仅供参考，商品以实物为准

MAX7219M

MAX7219M 停产

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是紧凑的串行输入/输出共阴极显示驱动器，可将微处理器 (μPs) 连接到最多 8 位的 7 段数字 LED 显示屏、条形图显示器或 64 个独立的 LED。片上包括一个 BCD 码 B 解码器、多路扫描电路、段和位驱动器，以及一个 8×8 的静态 RAM 来存储每个数字。只需要一个外部电阻来设置所有 LED 的段电流。兼容 SPI、QSPI 和 Microwire，并且具有压摆率限制的段驱动器以减少 EMI
品牌名称: HGSEMI(华冠)
商品型号: MAX7219M
商品编号: C492110
商品封装: SOP-24-300mil
包装方式: 管装
商品毛重: 1.11克(g)

商品参数

商品概述

MAX7219/MAX7221是紧凑型串行输入/输出共阴极显示驱动器，可将微处理器（μP）与最多8位的7段数字LED显示器、条形图显示器或64个独立LED连接。片上集成了BCD码B解码器、多路扫描电路、段和位驱动器，以及一个用于存储每位数字的8x8静态RAM。仅需一个外部电阻即可设置所有LED的段电流。MAX7221与SPI、QSPI和Microwire兼容，并且具有压摆率受限的段驱动器，以降低电磁干扰（EMI）。一个便捷的三线串行接口可连接所有常见的微处理器。可以对单个数字进行寻址和更新，而无需重写整个显示屏。MAX7219/MAX7221还允许用户为每个数字选择码B解码或不进行解码。这些器件包括一个150μA的低功耗关断模式、模拟和数字亮度控制、一个允许用户显示1至8位数字的扫描限制寄存器，以及一个强制所有LED点亮的测试模式。

商品特性

10MHz串行接口
单个LED段控制
解码/不解码数字选择
150μA低功耗关断（数据保留）
数字和模拟亮度控制
上电时显示屏消隐
驱动共阴极LED显示器
压摆率受限的段驱动器，以降低EMI（MAX7221）
SPI、QSPI、Microwire串行接口（MAX7221）
24引脚DIP和SO封装

应用领域

条形图显示器
7段显示器
工业控制器
面板仪表
LED矩阵显示器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数码管驱动
	配置	8段x8位
	工作电压	4V~5.5V

	属性	参数值
	时钟频率(fc)	10MHz
	段驱动电流	30mA
	其他特性	共阴极；辉光可调
