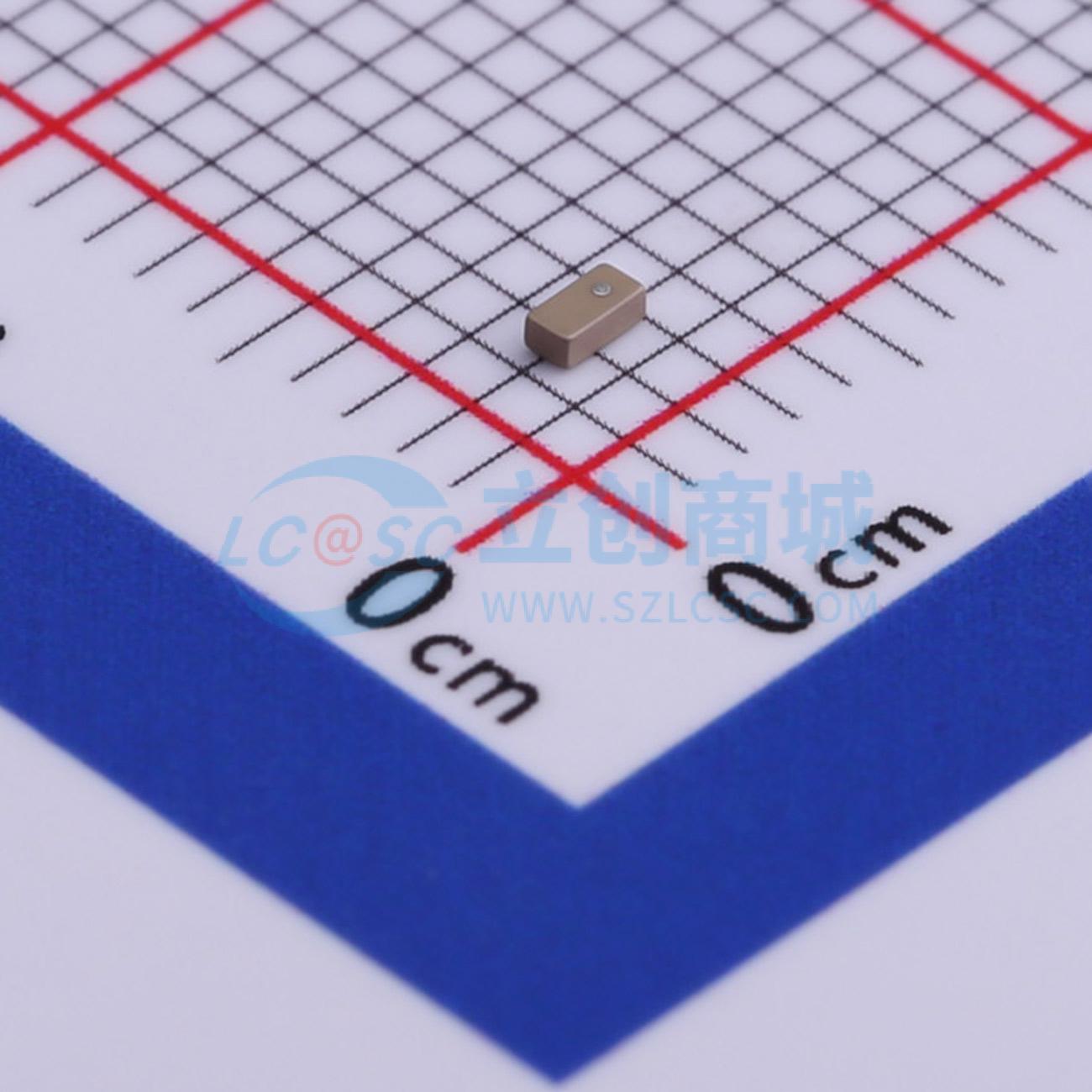

LFB181G95CT9E362

带通滤波器（初步）

1. 特性（在-40°C ~ +85°C）

• 型号：LFB181G95CT9E362
• 通带范围：1952.50 ± 72.50 MHz
• 插入损耗：25°C时最大2.30 dB，-40°C ~ +85°C时最大2.50 dB
• 衰减（绝对值）：
  • 1545.00-1610.00 MHz：最小10.0 dB
  • 2400.00-2500.00 MHz：最小20.0 dB
  • 5150.00-5850.00 MHz：最小32.0 dB
• 通带内的电压驻波比（输入端）：1880.00-2025.00 MHz，最大1.78
• 功率容量：最大1.2 W

2. 结构、尺寸与标记

• 尺寸：
  • L：1.6 ± 0.1 mm
  • W：0.8 ± 0.1 mm
  • T：最大0.65 mm
  • a1：0.25 ± 0.10 mm
  • a2：0.40 ± 0.10 mm
  • c1：0.55 ± 0.10 mm
  • c2：0.60 ± 0.10 mm
  • e：0.23 ± 0.05 mm
• 端子配置：
  • (1) 输入
  • (2) 地
  • (3) 输出

3. 焊盘图案

• 开口面积：100% 对应PCB焊盘
• 钢网厚度：100 um
