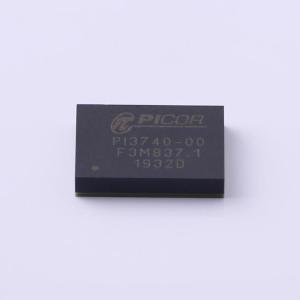

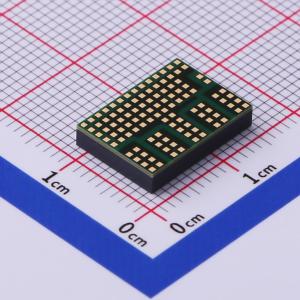

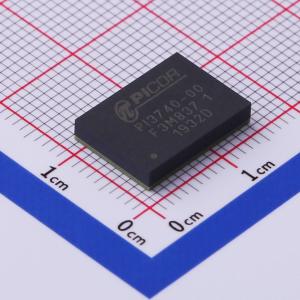

PI3740-00-LGIZ
DC-DC电源模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- VICOR
- 商品型号
- PI3740-00-LGIZ
- 商品编号
- C492096
- 商品封装
- LGA-108(10x14)
- 包装方式
- 托盘
- 商品毛重
- 0.92克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 工作电压(Vin) | 8V~60V | |
| 转换效率 | 96% | |
| 输出电压(Vout) | 12V | |
| 功能特性 | 可编程软启动；过载保护；欠压保护；过流保护；EMI抑制；过压保护；轻载高效模式；外部时钟同步；远端采样补偿；过热保护 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+115℃ | |
| 开关频率 | 1MHz | |
| 静态电流 | 5mA | |
| 纹波噪声 | 96mVp-p | |
| 高度 | 2.56mm |
商品概述
PI3740-00是一款高效、宽输入和输出范围的DC-DC零电压开关（ZVS）降压-升压调节器。这款高密度系统级封装（SiP）集成了控制器、功率开关和支持组件。PI3740-00内集成的高性能零电压开关（ZVS）拓扑提高了负载点性能，提供了同类最佳的电源效率。 PI3740-00需要一个外部电感器、电阻分压器和少量电容器来构成一个完整的DC-DC开关模式降压-升压调节器。 ZVS架构还支持高频操作，同时将开关损耗降至最低并使效率最大化。高开关频率操作减小了外部滤波组件的尺寸，提高了功率密度，并能对线路和负载瞬变做出快速动态响应。
商品特性
- 效率高达96%
- 连续输出功率50 - 140W
- 支持通过单线均流实现并联
- 外部频率同步/交错
- 高端电流检测放大器
- 通用放大器
- 照明/恒流模式（LGH）
- 输入过/欠压锁定（OVLO / UVLO）
- 输出过压保护（OVP）
- 过温保护（OTP）
- 快速和慢速电流限制
- -40至115℃工作范围（TJ），-LGIZ -55至115℃工作范围（TJ），-LGMZ
- 出色的轻载效率
应用领域
- 电池充电与调节
- 电信
- 网络
- 照明
- 计算
- 通信
- 工业
- 汽车配件
- 12、24、48和60V DC-DC应用
