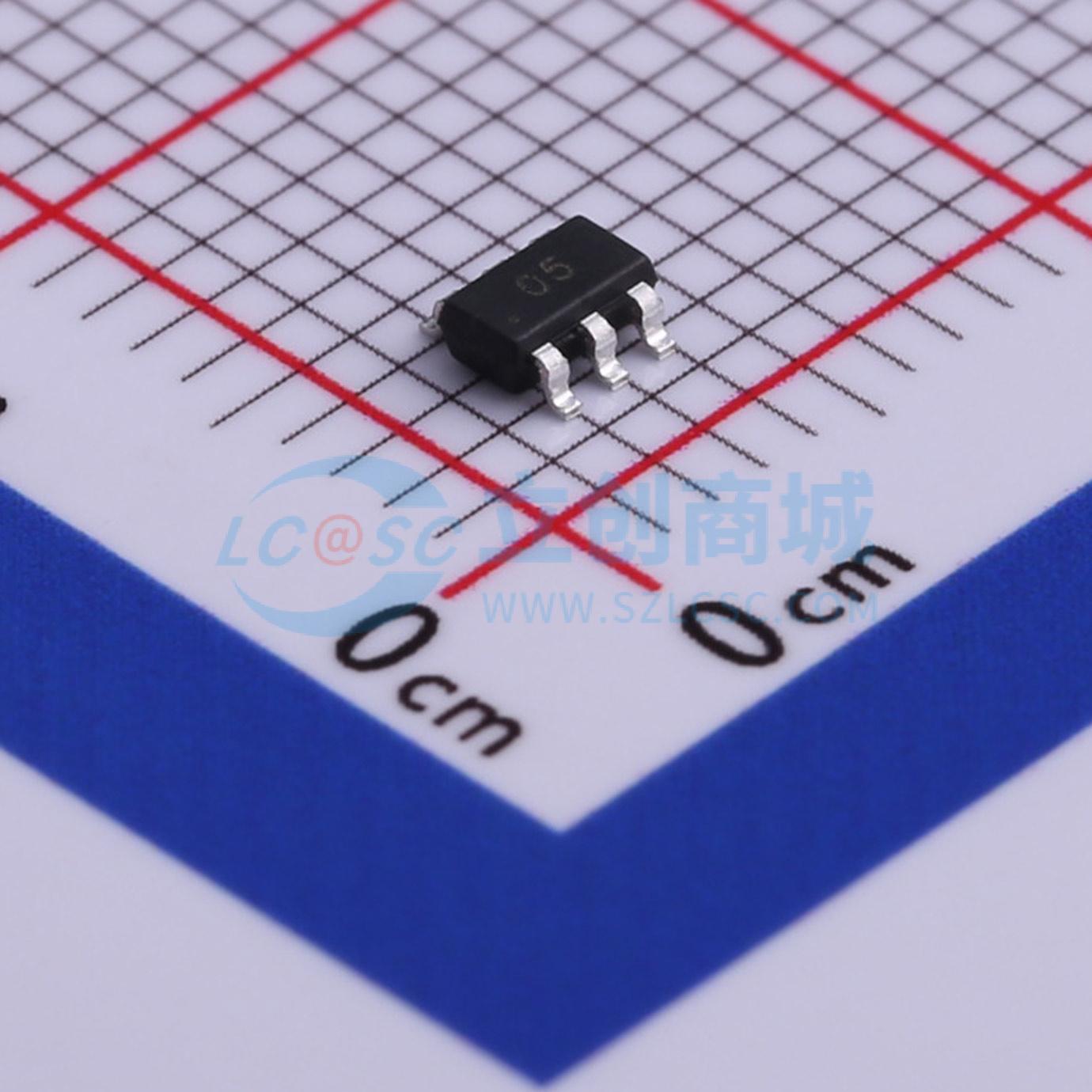

PTLC0514TS实物图

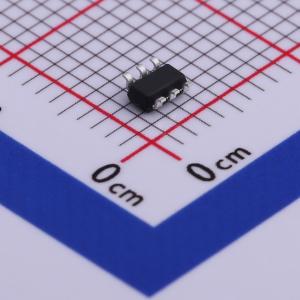

  • PTLC0514TS商品缩略图

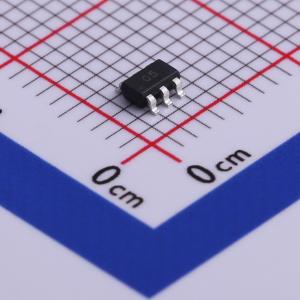

  • PTLC0514TS商品缩略图

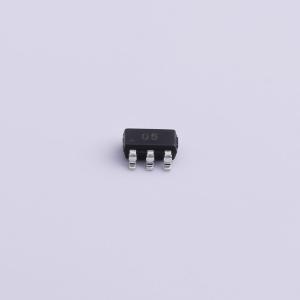

  • PTLC0514TS商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

PTLC0514TS

单向ESD 5V截止 峰值脉冲电流:6A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
特性:100 瓦峰值脉冲功率(8/20μs)。 SOT23-6 封装。 固态硅。 雪崩技术。 低钳位电压。 低泄漏电流。应用:以太网。 数字视频接口(DVI)
品牌名称
PTTC(聚鼎)
商品型号
PTLC0514TS
商品编号
C492002
商品封装
SOT-23-6​
包装方式
编带
商品毛重
0.041克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性单向
反向截止电压(Vrwm)5V
钳位电压16V
峰值脉冲电流(Ipp)6A@8/20us
峰值脉冲功率(Ppp)100W@8/20us
属性参数值
击穿电压6.8V
反向电流(Ir)50nA
通道数单路
防护等级IEC 61000-4-4;IEC 61000-4-5;IEC 61000-4-2
类型ESD
Cj-结电容0.5pF

商品特性

  • 100 W 峰值脉冲功率(8/20μs)
  • SOT23-6 封装
  • 固态硅雪崩技术
  • 低钳位电压
  • 低泄漏电流
  • 低电容 C_J = 典型值 0.5 pF
  • 保护一条数据/电源线
  • IEC61000-4-2(静电放电)±20 kV(空气放电),±15 kV(接触放电)
  • IEC61000-4-4(电快速瞬变脉冲群)40 A(5/50 ns)
  • IEC61000-4-5(浪涌):6.0 A(8/20μs)

应用领域

  • 以太网
  • 数字视频接口(DVI)
  • USB2.0
  • 笔记本电脑和个人计算机

数据手册PDF
