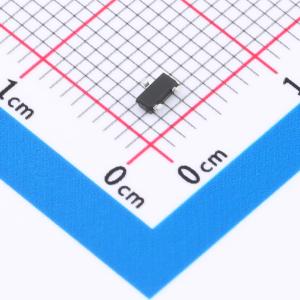

温馨提醒：图片仅供参考，商品以实物为准
ZGR1025AG1
电压基准源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ZGR10XX采用了小型SOT23封装，同时提供同级别优秀的负载调节率7.5ppm/mA，线性调节率4ppm/V和初始精度特性±0.2%，尤其是100uF的容性负载能力，以及-10mA电流输出下，2ppm/mA的负载调节率，使得该产品特别适合于作为模数转换器和数模转换器的基准电压源来使用。
- 品牌名称
- Zynalog(徴格)
- 商品型号
- ZGR1025AG1
- 商品编号
- C47993603
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 3V~5.5V | |
| 输出电压 | 2.5V | |
| 输出电流 | 10mA |
| 属性 | 参数值 | |
|---|---|---|
| 精度 | ±0.2% | |
| 温度系数 | 30ppm/℃ | |
| 静态电流(Iq) | 350uA | |
| 噪声(10Hz-10kHz) | 45uVrms | |
| 工作温度 | -40℃~+125℃ |
商品概述
ZGR10XX是高精度电压基准系列。采用了小型SOT23封装，同时提供同级别优秀的负载调节率7.5ppm/mA，线性调节率4ppm/V和初始精度特性±0.2%，尤其是100uF的容性负载能力，以及 - 10mA电流输出下，2ppm/mA的负载调节率，使得该产品特别适合于作为模数转换器和数模转换器的基准电压源来使用。
商品特性
- 符合车规级应用等级:
- 工作温度： - 40°C至125°C
- Device HBM ESD classfication level 2
- Device CDM ESD classfication level C6
- 初始输出精度：±0.2% (最大)
- 线性调节率：4 ppm/V
- 负载调节率：7.5 ppm/mA
- 温度漂移系数：30ppm(最大)
- 输出电流：±10mA
- 输出电压：1.25V, 1.8V, 2.048V, 2.5V, 3.0V, 3.3V, 4.096V
- 封装：SOT23 - 3 / SOT23 - 5 / SOT23 - 6
应用领域
- 温度和压力传感器
- 数据采集系统
- 精密测试测量仪器
- 医疗设备
- 便携式电池供电类设备
- 车规级DC/DC转换器
