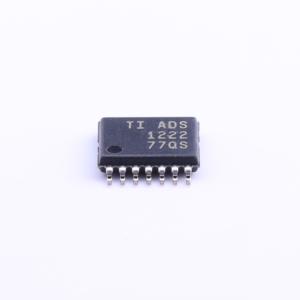

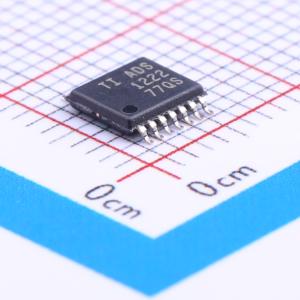

温馨提醒：图片仅供参考，商品以实物为准

ADS1222IPWR

240SPS 数据传输速率带 4MHz 时钟

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS1222 具有 2 通道差分输入多路复用器的 24 位 ADC
品牌名称: TI(德州仪器)
商品型号: ADS1222IPWR
商品编号: C49161
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.204克(g)

商品参数

商品概述

ADS1222是一款2通道、24位的Δ-Σ型模数（A/D）转换器。它采用TSSOP-14封装，具备出色的性能和低功耗特性。ADS1222非常适合要求苛刻的高分辨率测量，尤其适用于便携式系统以及其他对空间和功耗有严格要求的应用。 Δ-Σ（ΔΣ）调制器和数字滤波器构成了该A/D转换器的基础。模拟调制器的差分输入范围为±5V。输入多路复用器（MUX）用于在两个独立的差分输入通道之间进行选择。可选择使用缓冲器来提高测量的输入阻抗。一个简单的两线串行接口提供所有必要的控制功能。数据读取、自校准和待机模式均可通过几个简单的波形来实现。当仅需要进行单次转换时，ADS1222可以在测量间隙闲置时快速关闭（进入待机模式），从而显著降低整体功耗。多个ADS1222可以连接在一起，组成一个同步采样的多通道测量系统。ADS1222设计为可轻松连接到微控制器，如MSP430。 ADS1222支持2.7V至5.5V的电源供电。在3V工作电压下，功耗通常小于1mW；在待机模式下，功耗小于1μW。

商品特性

4MHz时钟下240SPS数据速率
20位有效分辨率，带两个差分通道的输入多路复用器
引脚可选的高阻抗输入缓冲器
±5V差分输入范围
积分非线性（INL）：典型值0.0003%，最大值0.0015%
自校准功能
简单的两线串行接口
片上温度传感器
支持待机模式的单次转换
低电流消耗：300μA
模拟电源：2.7V至5.5V

应用领域

手持式仪器仪表
便携式医疗设备
工业过程控制
称重秤

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	240Hz
	通道数	2
	工作电压	2.7V~5.5V
	接口类型	串行
	差分输入	是
	积分非线性	-

	属性	参数值
	工作温度	-40℃~+85℃
	时钟/振荡器	外置
	时钟频率(fc)	8MHz~30MHz
	基准电压源	外置
	温度传感器	内置
	ADC架构	Sigma-Delta
	数据速率	120Hz
	静态电流	300uA
