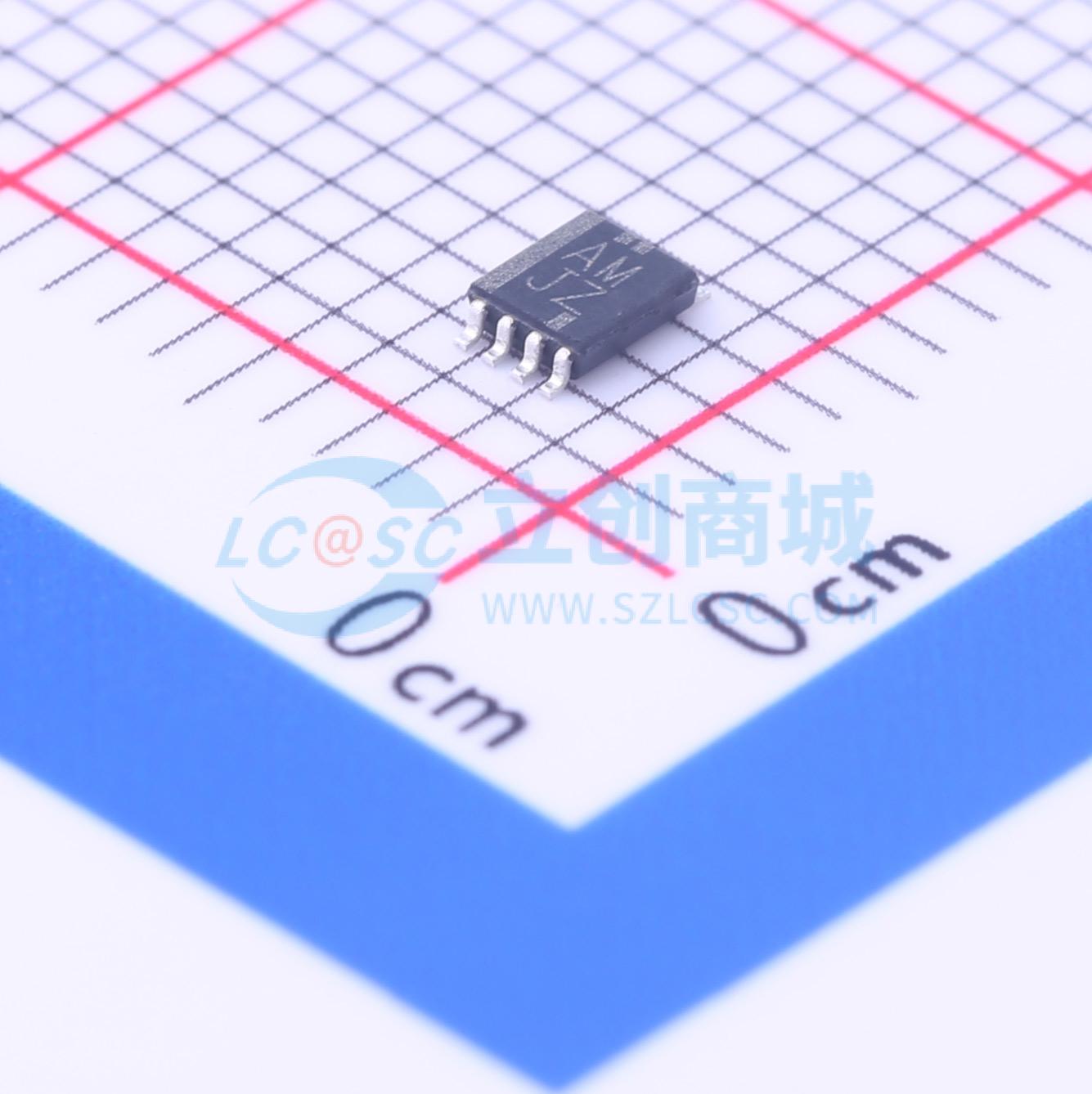

温馨提醒：图片仅供参考，商品以实物为准
TS5A23166DCUR
0.9-Ω双SPST模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 5-V/3.3-V 2通道模拟开关，适用于便携式音频应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TS5A23166DCUR
- 商品编号
- C49148
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 导通时间(ton) | 7.5ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 900mΩ | |
| 关闭时间(toff) | 9ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 35.5pF | |
| 带宽 | 150MHz |
商品概述
TS5A23166是一款双单刀单掷（SPST）模拟开关，设计工作电压范围为1.65 V至5.5 V。该器件具有低导通电阻和出色的通道间导通电阻匹配特性。它的总谐波失真（THD）性能优异，且功耗极低。这些特性使该器件适用于便携式音频应用。
商品特性
- 掉电模式下隔离，V+ = 0
- 低导通电阻（0.9 Ω）
- 控制输入可承受5.5 V电压
- 低电荷注入
- 出色的导通电阻匹配
- 低总谐波失真（THD）
- 1.65 V至5.5 V单电源供电
- 闩锁性能符合JESD 78 II类标准，超过100 mA
- ESD性能测试符合JESD 22标准：2000 V人体模型（A114 - B，II类）、1000 V带电器件模型（C101）
应用领域
- 手机
- 个人数字助理（PDA）
- 便携式仪器
- 音频和视频信号路由
- 低压数据采集系统
- 通信电路
- 调制解调器
- 硬盘驱动器
- 计算机外设
- 无线终端及外设
