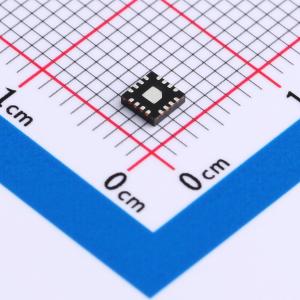

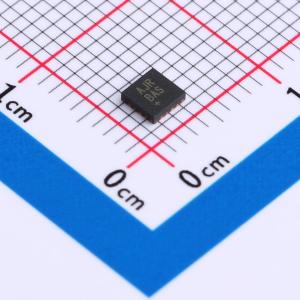

温馨提醒：图片仅供参考，商品以实物为准

MAX11190ATE+T

描述: MAX11190是一款4通道、双路复用、12位、高速、低功耗、逐次逼近寄存器模数转换器(ADC)。该高性能双ADC包括高动态范围的采样保持电路和高速串行。该ADC接受从0V到参考电压的全量程输入。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX11190ATE+T
商品编号: C490206
商品封装: TQFN-16(3x3)
包装方式: 编带
商品毛重: 1.1克(g)

商品参数

商品概述

MAX11190是一款4通道、双路、复用、12位、紧凑型、高速、低功耗逐次逼近型模数转换器（ADC）。这款高性能双路ADC集成了高动态范围采样保持器和高速串行接口。该ADC可接受从0V到参考电压的满量程输入。该器件的特点是通过2:1多路复用器（MUX）将两个双路单端模拟输入连接到两个ADC内核。该器件还包括一个用于数据接口的独立电源输入和用于参考电压的专用输入。该器件的工作电源电压范围为2.2V至3.6V，在3Msps采样率下仅消耗10.5mW功率。该器件具备全功率关断模式和快速唤醒功能，以实现最佳电源管理，还配备高速三线串行接口。三线串行接口可直接连接到SPI、QSPI和MICROWIRE设备，无需外部逻辑。两个内部ADC各有其专用的DOUTA/DOUTB引脚，以实现更快的数据通信。出色的动态性能、低电压、低功耗、易用性和小封装尺寸，使该转换器非常适合同时数据采集应用，以及其他对低功耗和小空间要求较高的应用。该器件采用3mm x 3mm、16引脚TQFN封装，工作温度范围为-40°C至+125°C。

商品特性

集成与封装节省空间
同时采样
双路、4通道、单端12位分辨率ADC（2x2）
16引脚、3mm x 3mm TQFN封装
出色性能，适用于电机控制应用
72dB信噪比
3Msps转换速率，无流水线延迟
外部参考输入
宽温度范围-40°C至+125°C工作
低功耗设计简化电源要求
每ksps仅5μA超低功耗
3Msps时功耗仅10.5mW
2.2V至3.6V电源电压
2.6μA关断电流
双SPI端口简化系统设计
与SPI/QSPI/MICROWIRE兼容的串行接口，带两个DOUTA/DOUTB引脚
专用数字输出电源，允许串行接口直接连接到1.5V、1.8V、2.5V或3V数字系统

应用领域

电机控制
同时数据采集
医疗仪器
过程控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	3MHz
	通道数	4
	工作电压	2.2V~3.6V

	属性	参数值
	接口类型	SPI
	差分输入	-
	积分非线性	1LSB
	工作温度	-40℃~+125℃
