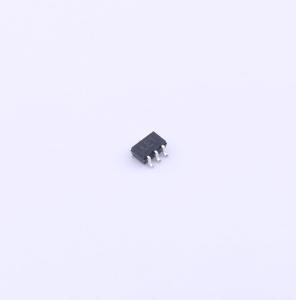

温馨提醒：图片仅供参考，商品以实物为准
IP4233CZ6,125
IP4233CZ6,125
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- IP4233CZ6,125
- 商品编号
- C489236
- 商品封装
- TSSOP-6
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | - | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.9pF |
商品概述
IP4233CZ6旨在保护对容性负载敏感的输入/输出（I/O）端口（如以太网端口）免受静电放电（ESD）的破坏。 IP4233CZ6集成了两对超低电容的背对背二极管，根据IEC 61000 - 4 - 2标准4级要求，这些二极管可保护元件免受高达±8kV接触放电的ESD电压影响。 背对背二极管可防止交流信号和低于零的电压出现负削波。 IP4233CZ6采用单片硅技术制造，在非常小的6引脚SOT363封装中集成了两个超低电容的背对背ESD保护二极管。
商品特性
- 无铅且符合有害物质限制指令（RoHS）
- ESD保护符合IEC 61000 - 4 - 2标准4级，±8kV接触放电
- 两个低输入电容（典型值0.9pF）的背对背ESD保护二极管
- 非常小的6引脚SOT363封装
应用领域
-高频交流耦合以太网端口的ESD保护
