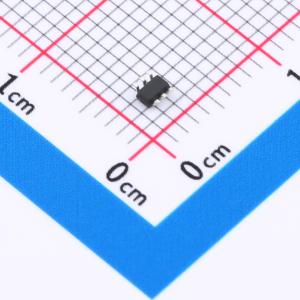

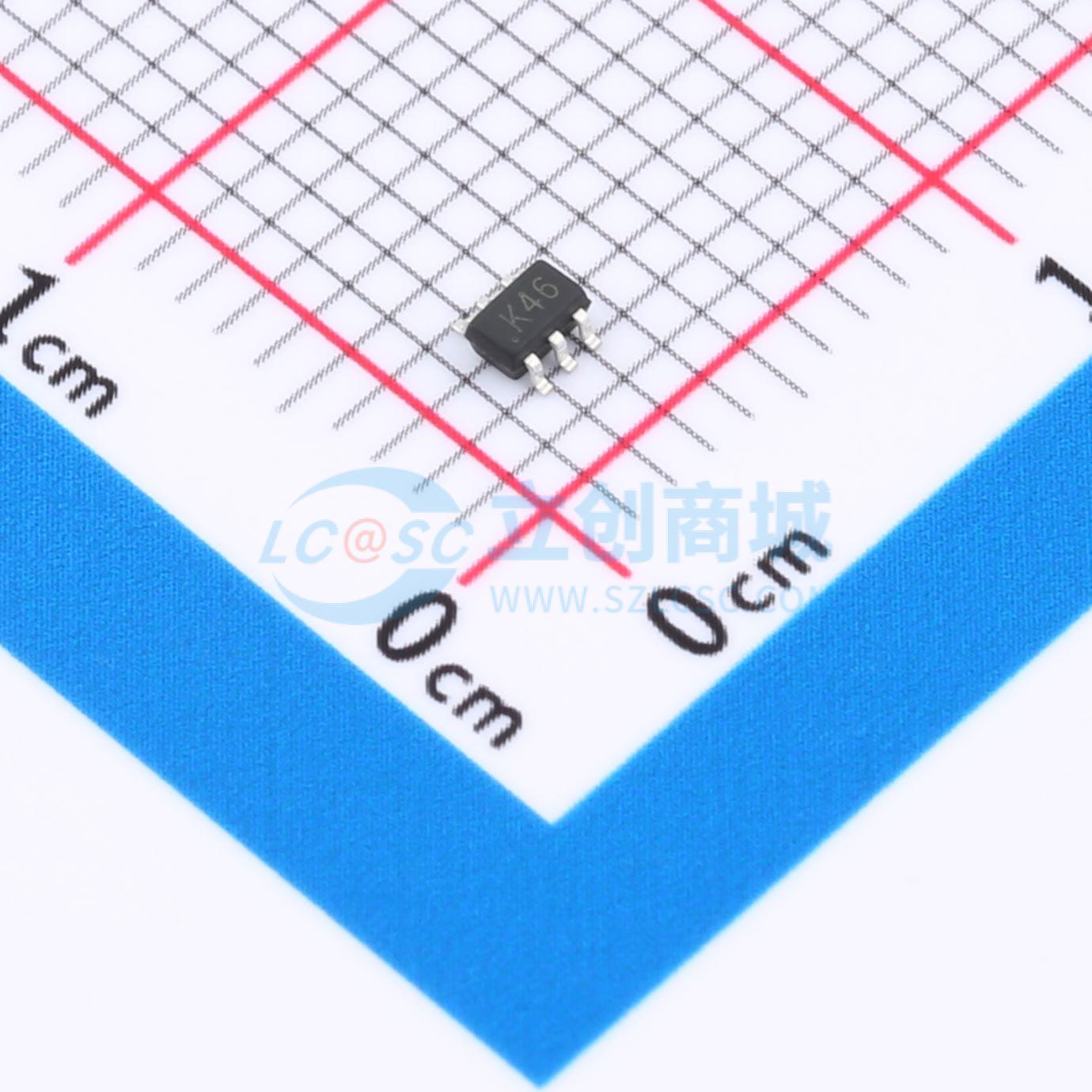

温馨提醒：图片仅供参考，商品以实物为准
MBT3946DW1T1G-HXY
NPN+PNP 电流:200mA 电压:40V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此款三极管（BJT）产品组合包含NPN与PNP两种类型，适用于广泛的电子电路设计中。其集电极电流IC可达0.2A，确保了在多种工作状态下的稳定性；VCEO额定值为40V，提供了足够的电压耐受能力以应对不同的应用场景。该型号的直流电流增益HFE范围在100至300之间，显示出优秀的放大性能。此外，它拥有高达300MHz的过渡频率FT，保证了在高频应用中的卓越表现。此参数配置使得该三极管非常适合于需要高灵敏度和快速响应速度的电路设计使用。
- 商品型号
- MBT3946DW1T1G-HXY
- 商品编号
- C47506901
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.021333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN+PNP | |
| 集电极电流(Ic) | 200mA | |
| 集射极击穿电压(Vceo) | 40V | |
| 耗散功率(Pd) | 200mW | |
| 直流电流增益(hFE) | 300@10mA,1V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 300MHz | |
| 集电极截止电流(Icbo) | 50nA | |
| 集射极饱和电压(VCE(sat)) | 400mV@50mA,5mA | |
| 工作温度 | -55℃~+150℃ | |
| 射基极击穿电压(Vebo) | 5V | |
| 数量 | 1个NPN+1个PNP |
商品特性
- 互补对。
- 一个3904型NPN晶体管。
- 一个3906型PNP晶体管。
- 外延平面管芯结构。
- 非常适合低功率放大和开关应用。
